3.3V, Differential 2-Channel, 2:1 Multiplexer/Demultiplexer Switches, SGM7300A Replace HD3SS6126.
SGM7300A
SGM7300A.pdf
SGM7300A.pdfFEATURES
? 2 Bidirectional Differential Channel, 2:1
Multiplexer/Demultiplexer
? High-Speed Signal Switching for 10Gbps
Applications
? High Bandwidth: 10GHz at -3dB
? Low Insertion Loss:
-0.4dB at 100MHz
-0.9dB at 4.0GHz
? Low Return Loss: -15dB at 4GHz
? Low Crosstalk: -35dB at 4GHz
? Low Off-State Isolation: -15dB at 4GHz
? Low Intra-Pair Skew: 10ps (TYP)
? Low Intra-Pair Skew: 50ps (MAX)
? VDD Operating Range: 3.3V ± 10%
? Available in a Green TLGA-2.5×4.5-20L Package

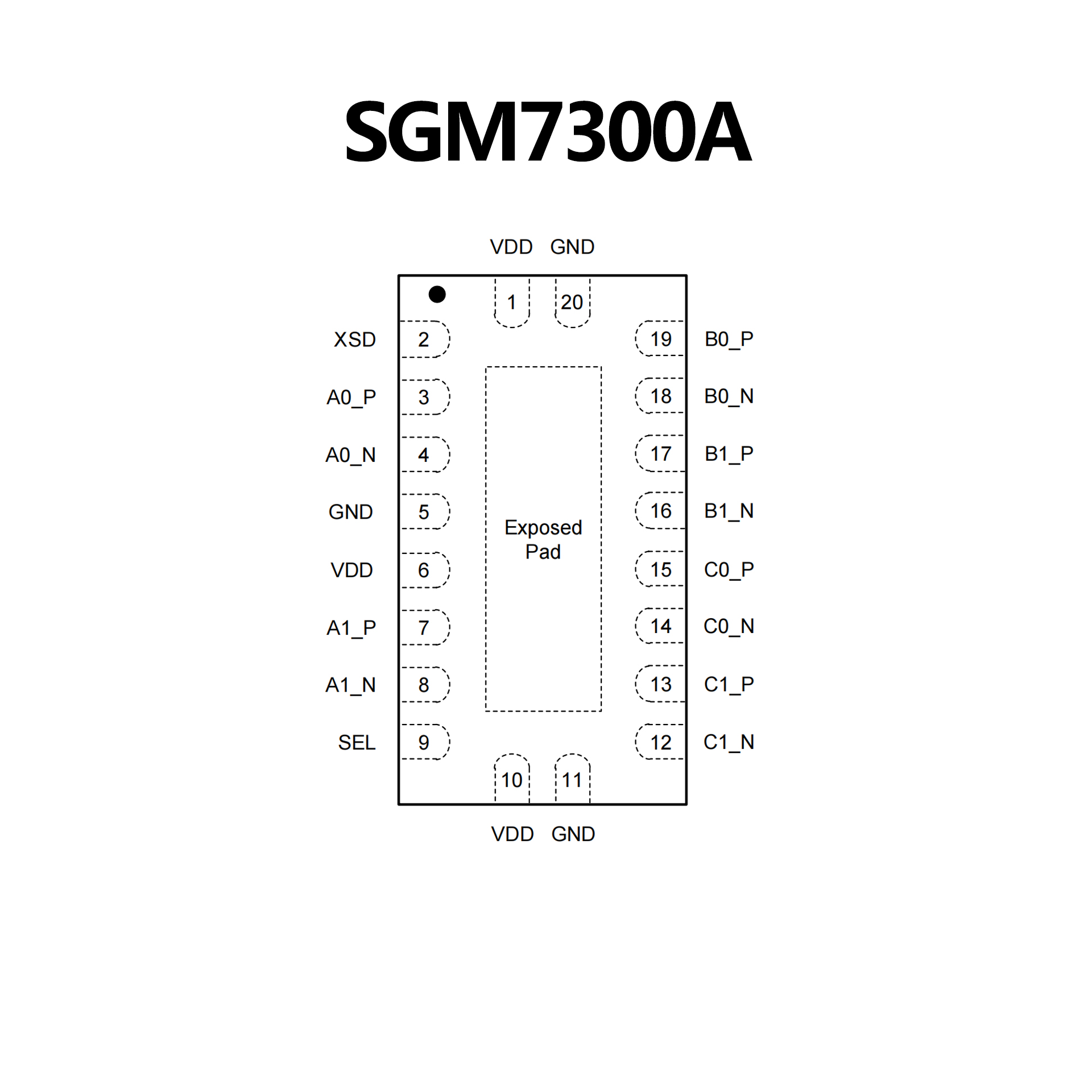

PIN CONFIGUTION
優勢替代
FEATURES
? 非常適合 USB 應用
– 適用于 USB 3.0（超高速 USB 和 USB 2.0HS/FS/LS）
的信號開關
? 三個雙向差分對通道多路復用/解復用開關還適用于
DisplayPort、PCIe Gen1/2/3、SATA 1.5/3/6G、
AS 1.5/3/6G 和 XAUI 應用
? 高帶寬路徑 (SS) 最高支持 10Gbps 的數據速率
? VCC 的工作范圍為 3.3V ± 10%
? 高帶寬路徑 (SS) 上的
-3dB 差分帶寬頻率最高超過10GHz
? 使用獨特的適配方法在所支持的共模電
壓范圍內保持恒定通道阻抗
? 出色的高帶寬路徑動態特性（2.5GHz 時）
串擾 = -35dB
隔音 = -23dB
插入損耗 = 1.1dB
回波損耗 = –11dB
? 3.5mm × 9mm、42 引腳小型晶圓級四方扁平無引
線 (WQFN) 封裝 (RUA)
? 激活模式功耗 = 8mW

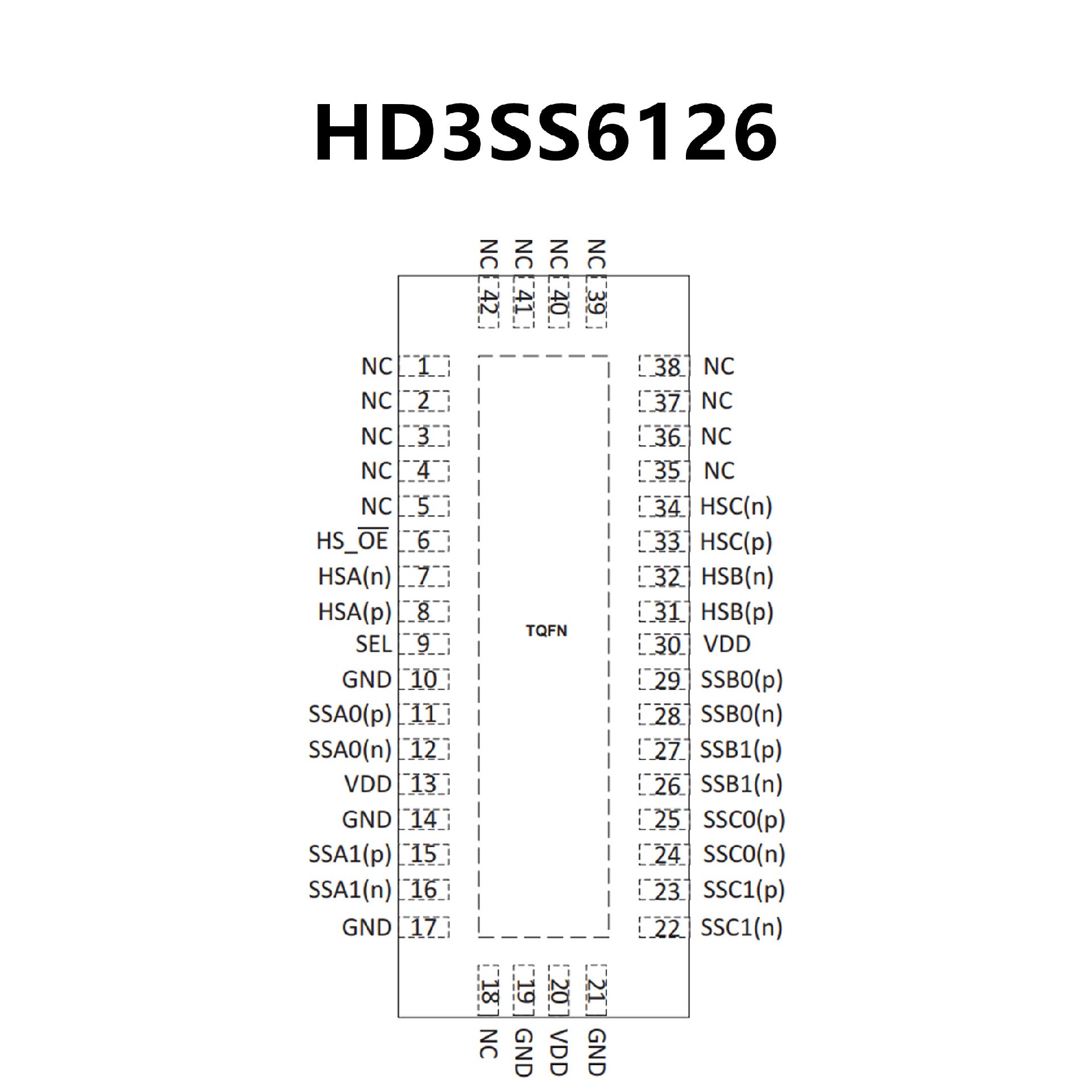

PIN CONFIGUTION
