液晶顯示驅動：4*36,LCD,4COM,液晶,驅動, BL55072A Replace BU9792.
BL55072A
BL55072A.pdf
BL55072A.pdfFEATURES
? 液晶驅動輸出：Common 輸出 4 線，
Segment 輸出 36 線
? 內置顯示寄存器 36*4=144bit
? 2 線串行接口（SCL，SDA）
? 內置震蕩電路
? 內置液晶驅動電源電路1/3 Bias，
1/2 Bias 1/4 Duty內置 Buffer AMP
? 不需要外部元件
? 低功耗設計
? 內置上電復位電路
? 搭載閃爍功能
? VDD 電壓范圍 2.5V~5.5V
? 高抗 EMC 性能
? TSSOP48 封裝形式

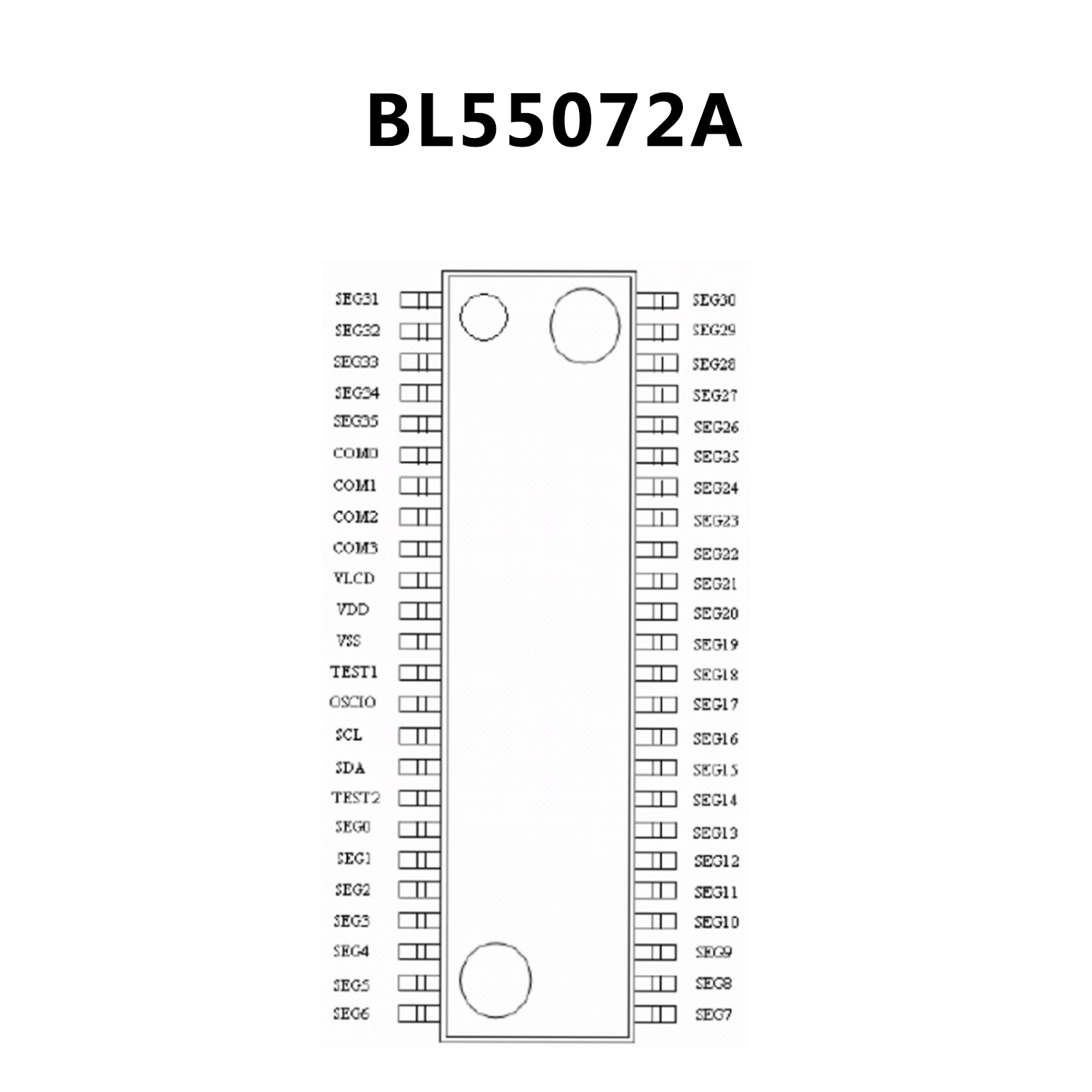

PIN CONFIGUTION
優勢替代
FEATURES
? 工作電壓 2.5V～5.5V
? 液晶驅動輸出：Common 輸出4線，Segment 輸出36線
? 內置顯示RAM容量：36*4=144bits
? 雙線總線接口 (SCL，SDA)
? 內置振蕩電路
? 內置液晶驅動電路：1/4 duty，1/2、1/3偏置可選
? 內置Buffer AMP
? 低功耗設計
? 內置等待模式
? 內置上電復位電路
? 內置閃爍功能
? 封裝形式：LQFP48、TSSOP48

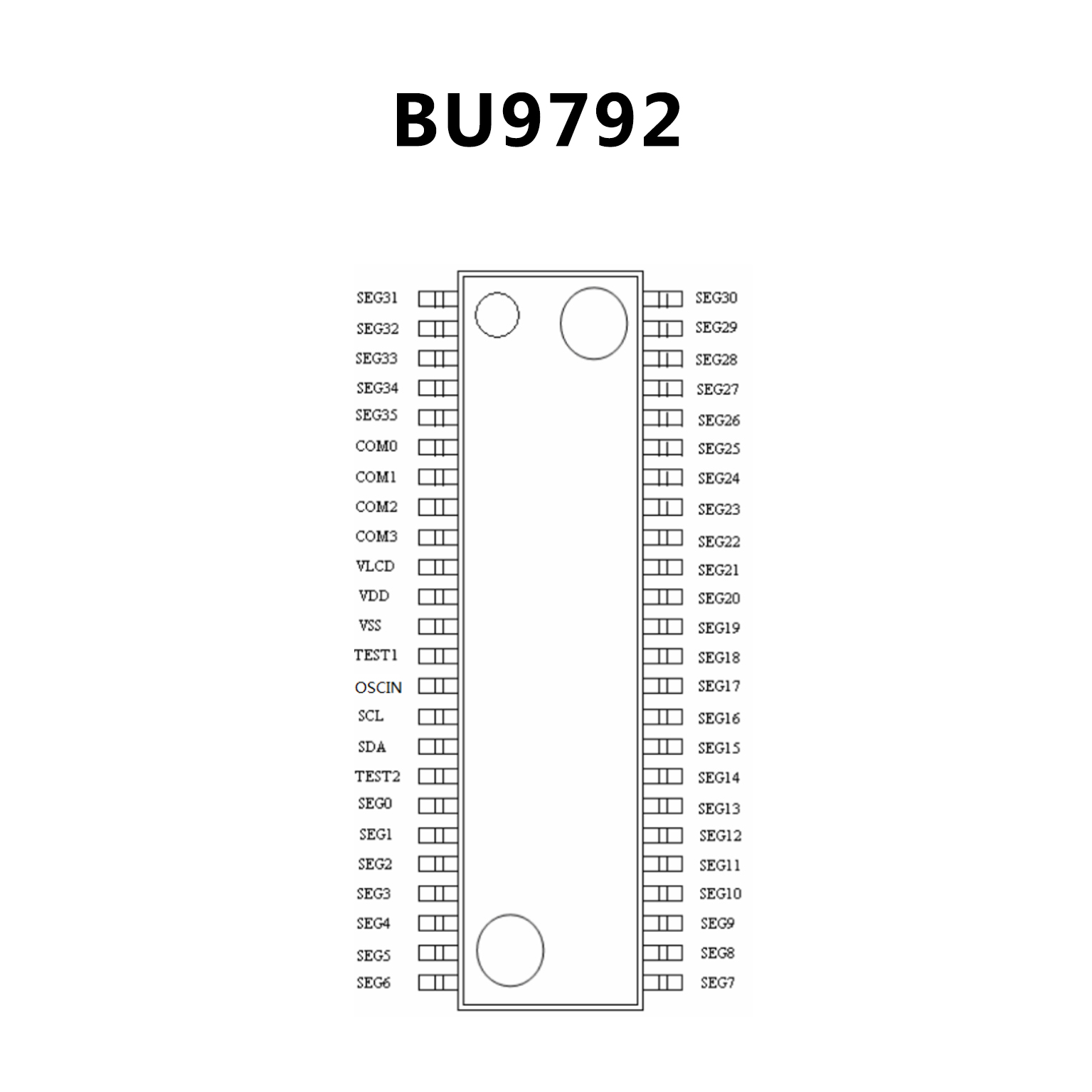

PIN CONFIGUTION
