汽車類單通道智能柵極驅動器, TMI8721-Q1 Replace DRV8703-Q1.
TMI8721-Q1
TMI8721-Q1.pdf
TMI8721-Q1.pdfFEATURES
? 符合面向汽車應用的AEC-Q100 標準：
溫度等級1：–40°C 至+125°C，TA
? 5.5V 至38V 工作電壓范圍
? 單通道H 橋柵極驅動器
驅動4 個外部N-MOSFET
支持100% PWM
? 三種控制模式可選
PWM
PH/EN
獨立半橋
? 柵極驅動能力
峰值驅動source 電流：10mA 到220mA
峰值驅動sink 電流：20mA 到440mA
? 集成電流采樣調節
采樣增益可調：10,20,40,80 V/V
? 支持1.8V，3.3V，5V 邏輯輸入
? 超低功耗睡眠模式
? 保護特性
VM 欠壓鎖定(UVLO)
電荷泵欠壓保護(CPUV)
VDS 過流保護(OCP)
VGS 柵極故障保護(GDF)
看門狗定時器
故障指示引腳(nFAULT)
熱關斷(TSD)
? 封裝尺寸
QFN5x5-32

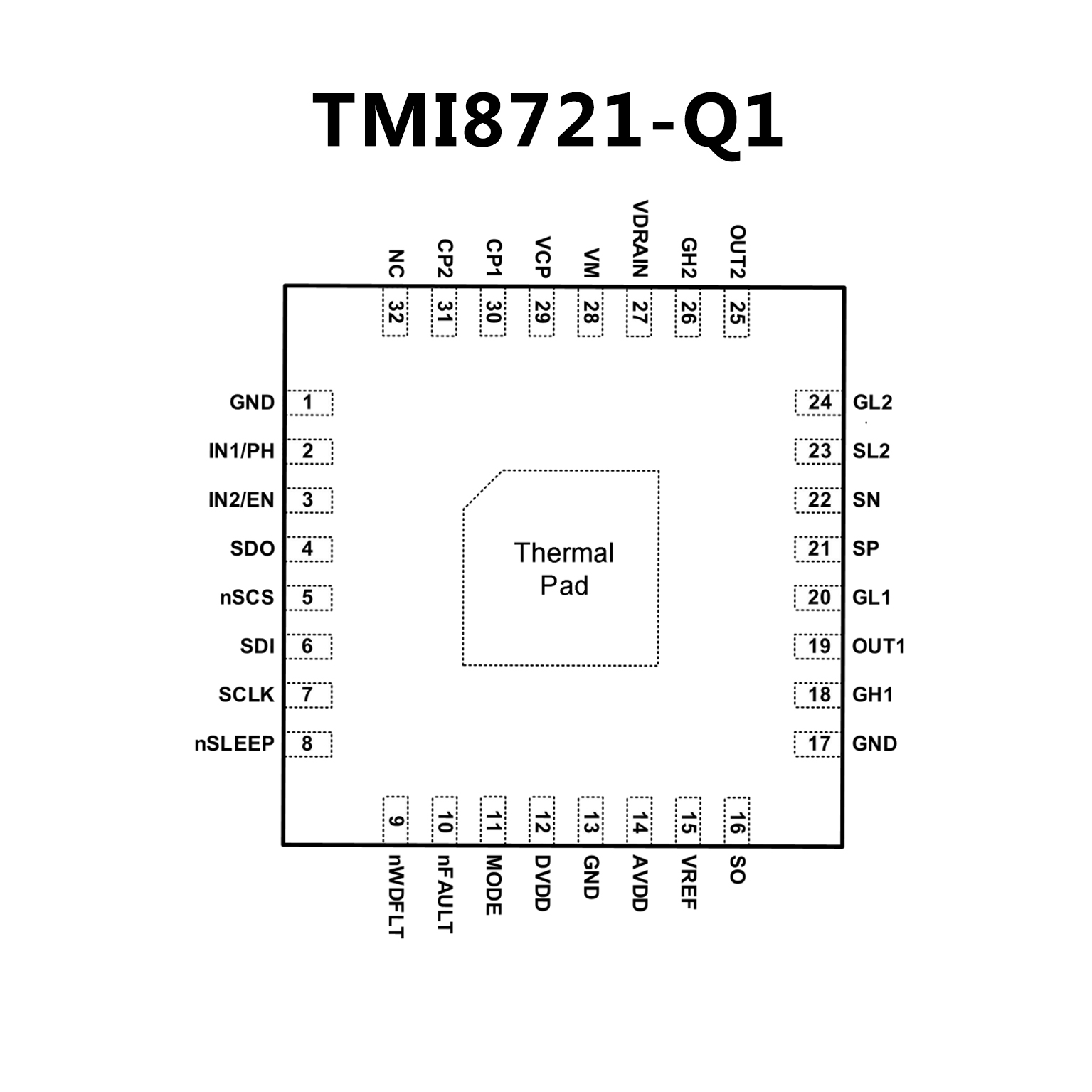

PIN CONFIGUTION
優勢替代
FEATURES
? 符合面向汽車應用的應用
器件溫度等級1：環境工作溫度范圍為–40°C至+125°C
? 單通道H橋柵極驅動器
驅動四個外部N溝道MOSFET
支持100%脈寬調制(PWM)占空比
? 工作電源電壓范圍：5.5V至45V
? 三個控制接口選項
PH/EN、獨立H橋和PWM
? 用于配置的串行接口(DRV8703-Q1)
? 智能柵極驅動架構
可調壓擺率控制
? 每個H橋獨立控制
? 支持1.8V、3.3V和5V邏輯輸入
? 電流分流放大器
? 集成PWM電流調節功能
? 低功耗睡眠模式
? 保護特性
電源欠壓鎖定(UVLO)
電荷泵欠壓(CPUV)鎖定
過流保護(OCP)
柵極驅動器故障(GDF)
熱關斷(TSD)
監視器計時器(DRV8703-Q1)
故障調節輸出(nFAULT)

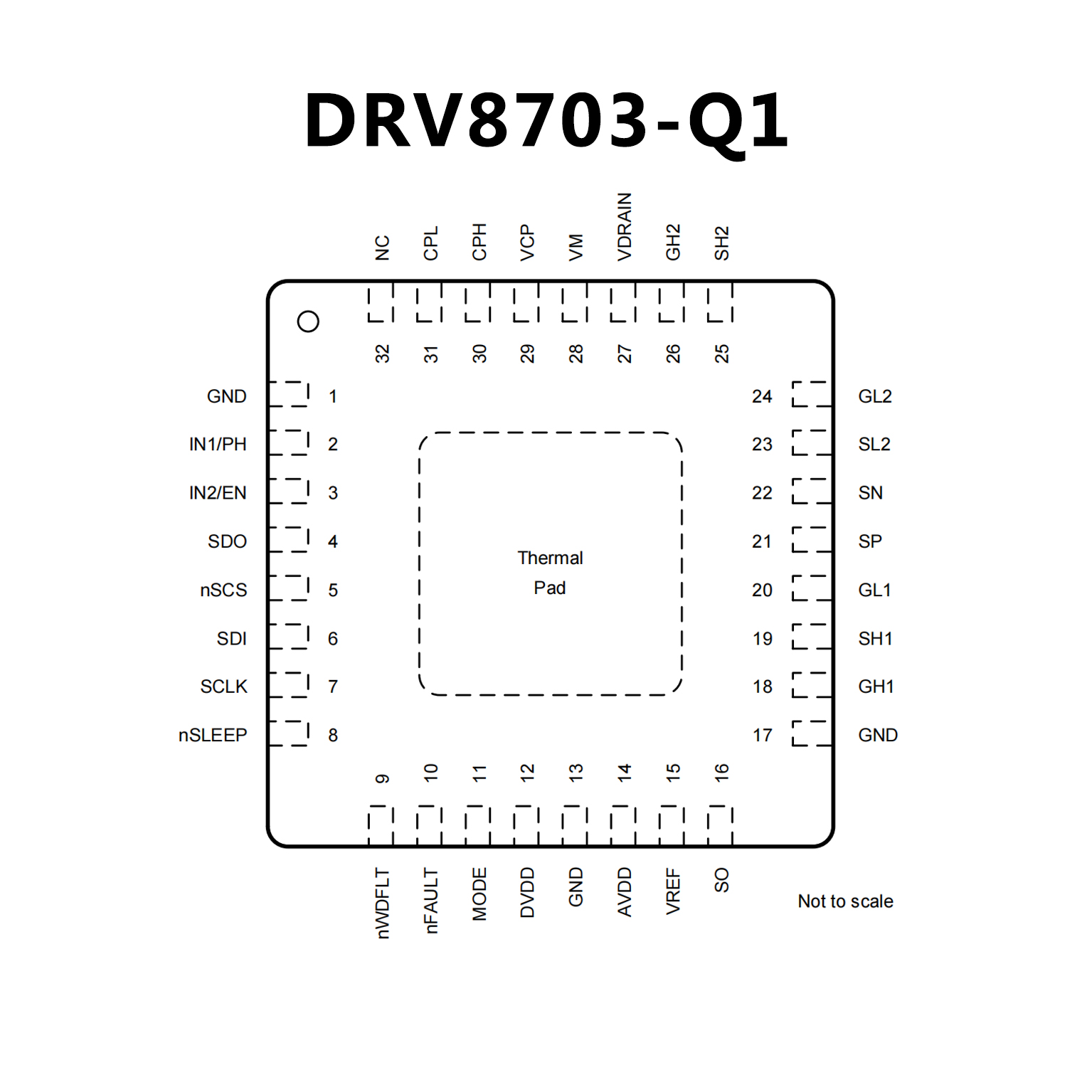

PIN CONFIGUTION
