2.4MHz, High Voltage, Rail-to-Rail I/O Operational Amplifiers,SGM8422 Replace LM7322.
SGM8422
SGM8422.pdf
SGM8422.pdfFEATURES
? ±2.25V to ±15V Dual Power Supplies
or +4.5V to
+30V Single Supplies
? Gain-Bandwidth Product: 2.4MHz (TYP)
? Supply Current/Amplifier: 0.72mA
? High Slew Rate: 2V/μs
? Beyond the Rails Input Capability
? Rail-to-Rail Output Swing
? Small Packaging:
SGM8422 Available in SOIC-8 and MSOP-8 Packages
SGM8424 Available in TSSOP-14 and SOIC-14 Packages
? -40℃ to +85℃ Operating Temperature Range

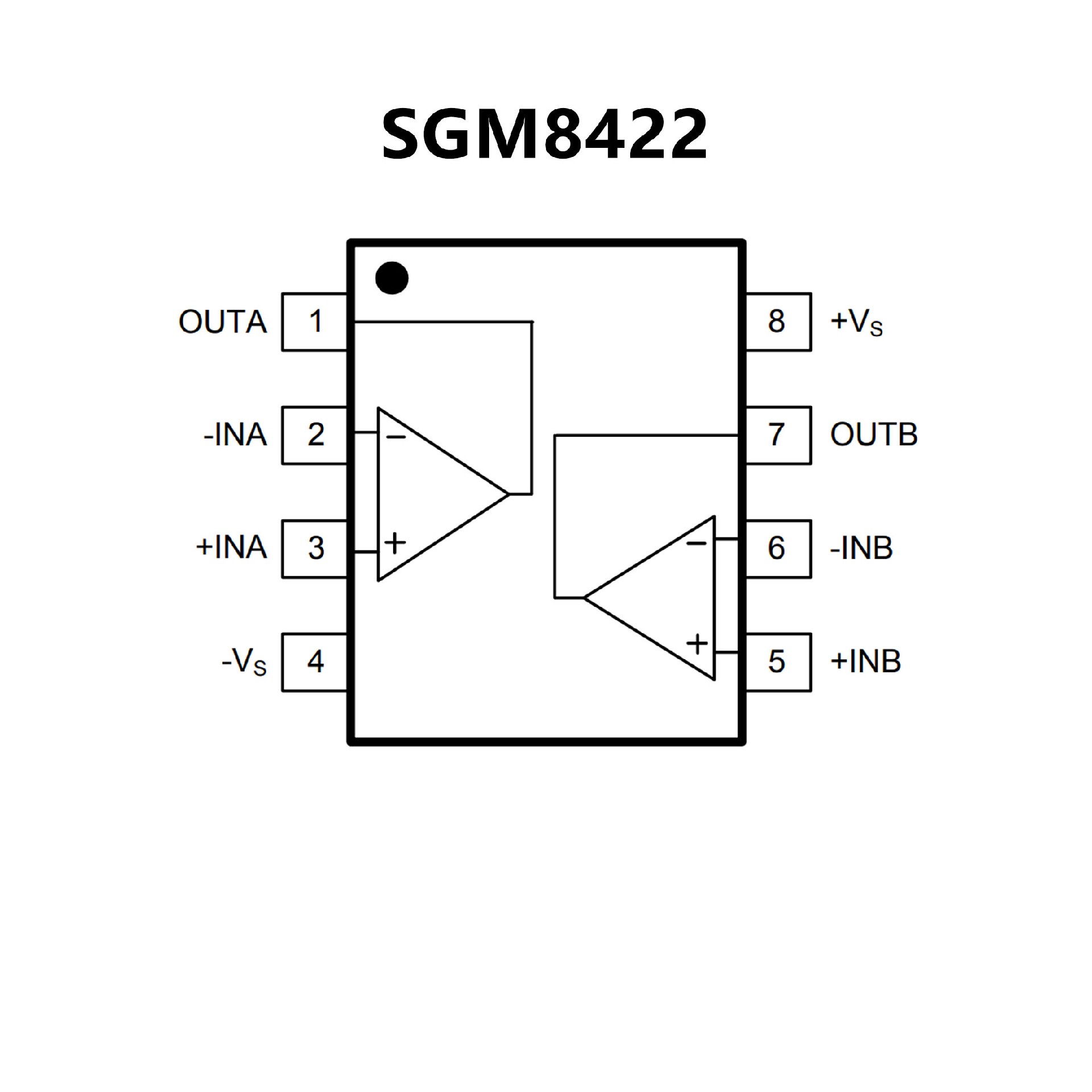

PIN CONFIGUTION
優勢替代
FEATURES
? VS = ±15V，TA = 25°C（典型值，除非另有說明）
? 寬電源電壓范圍：2.5V 至 32V
? 輸出電流：+65mA/?100mA
? 增益帶寬積：20MHz
? 壓擺率：18V/μs
? 容性負載容差無限制
? 輸入共模電壓越過電源軌 0.3V
? 輸入電壓噪聲：15nV/√Hz
? 輸入電流噪聲：1.3pA/√Hz
? 電源電流/通道：1.1mA
? 溫度范圍：?40°C 至 125°C
? 在 ?40°C、25°C 和 125°C 溫度下以
2.7V、±5V 和±15V 的電壓經過測試
? LM732xx 是通過了 AEC-Q100 1 級認證的汽車級產品。

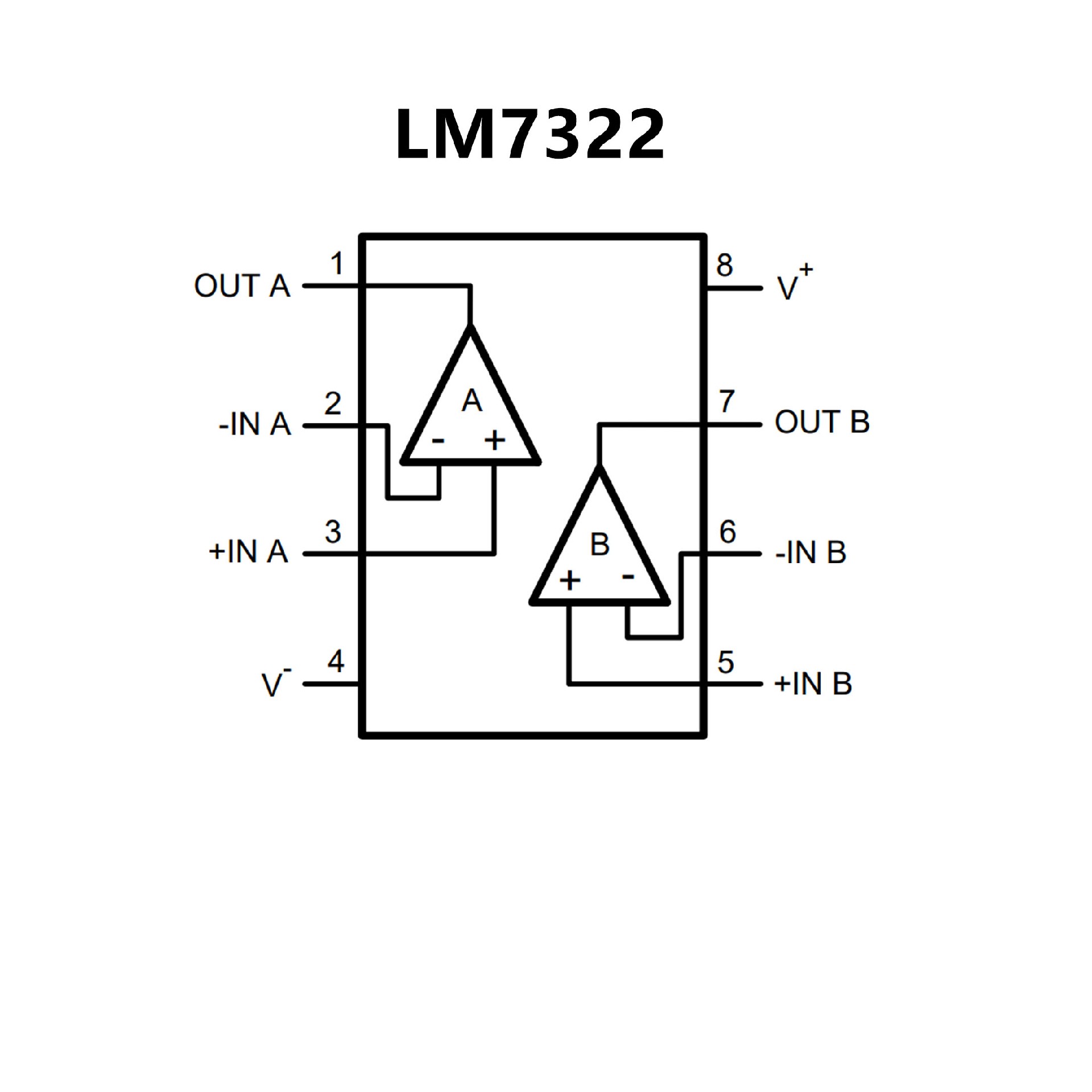

PIN CONFIGUTION
