SGM8295-2.pdf? Low Noise: 4.5nV√Hz
? Rail-to-Rail Output
? Very Low Offset Voltage: 250μV (MAX)
? Low Bias Current: ±1nA (TYP)
? High Gain-Bandwidth Product: 9MHz
? High Slew Rate: 8V/μs
? High Open-Loop Gain: 130dB at VS = ±15V
? High PSRR: 145dB
? Settling Time to 0.1% with 1V Step: 1μs
? Overload Recovery Time: 10μs
? Operating Voltage Range:
3.6V to 36V or ±1.8V to ±18V
? Input Common Mode Voltage Range:
(-VS) + 1.5V to (+VS) - 2V
? Low Supply Current:
1.5mA/Amplifier (TYP)
? -40℃ to +125℃ Operating Temperature Range
? Small Packaging:
SGM8295-1 Available in Green SOT-23-5 and
SOIC-8 Packages

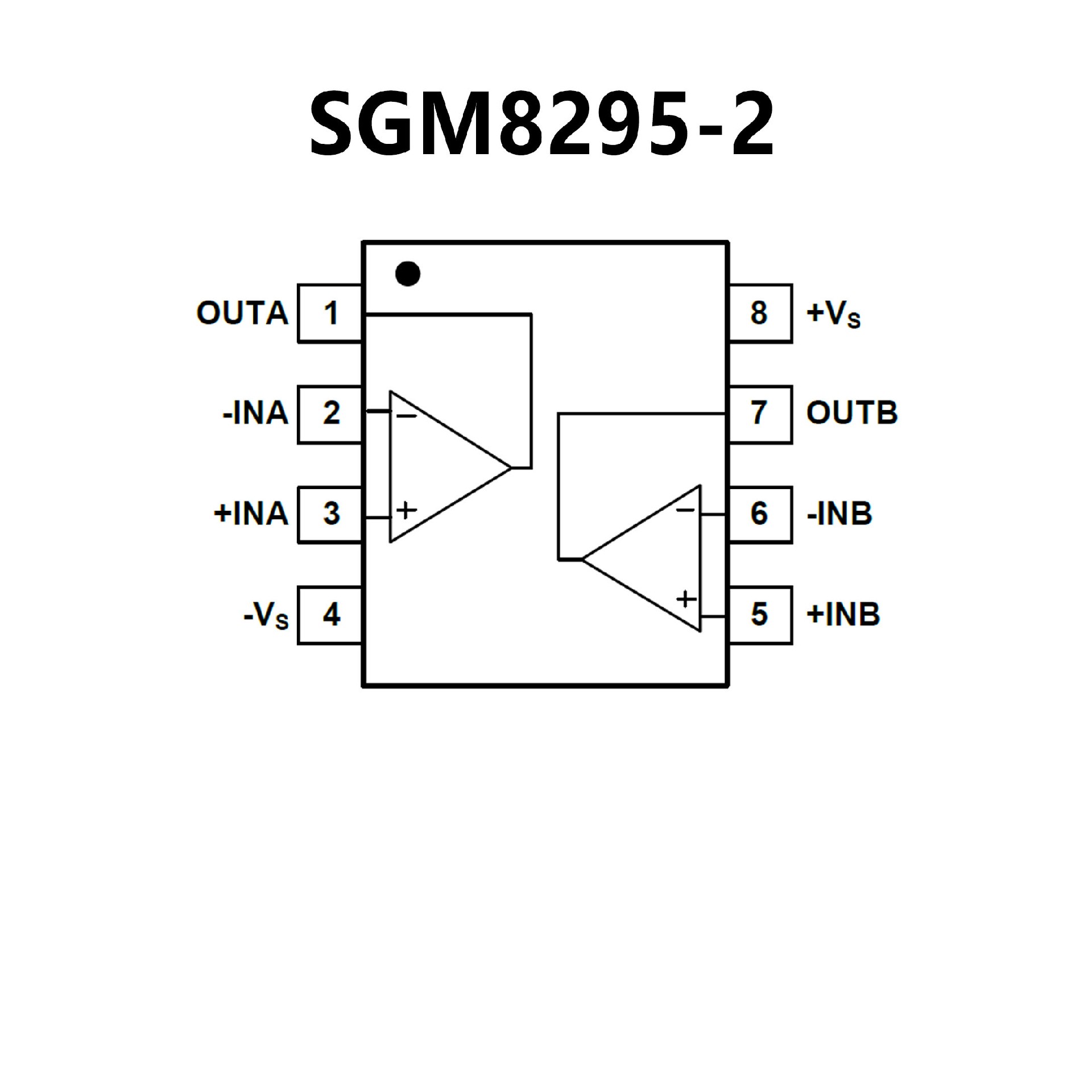

SGM8295-2 Available in Green SOIC-8 and
MSOP-8 Packages
SGM8295-4 Available in a Green SOIC-14 Package
? 低噪聲：
4.5nV/√Hz（頻率為1kHz 時）
3.8nV/√Hz（頻率為10kHz 時）
? 低失真：1kHz 時為0.00005%
? 低靜態(tài)電流：
每通道2mA
? 低輸入偏壓電流：10pA
? 壓擺率： 10V/μs
? 寬增益帶寬：18MHz (G = 1)
? 單位增益穩(wěn)定
? 軌到軌輸出
? 寬電源電壓范圍：
±2.25V 至±18V 或4.5V 至36V
? 可提供雙通道和四通道版本
? 小型封裝：
雙通道：小外形尺寸(SO)-8 和微型小外形尺寸
(MSOP)-8
四通道：小外形尺寸(SO)-14 和薄型小外形尺寸
(TSSOP)-14
