SGM8295-2.pdf? Low Noise: 4.5nV/Hz
? Rail-to-Rail Output
? Very Low Offset Voltage: 250μV (MAX)
? Low Bias Current: ±1nA (TYP)
? High Slew Rate: 8V/μs
? High Open-Loop Gain: 130dB at VS = ±15V
? High PSRR: 145dB
? Settling Time to 0.1% with 1V Step: 1μs
? Overload Recovery Time: 10μs
? Operating Voltage Range:
3.6V to 36V or ±1.8V to ±18V
? Input Common Mode Voltage Range:
(-VS) + 1.5V to (+VS) - 2V
? Low Supply Current:
1.5mA/Amplifier (TYP)
? -40℃ to +125℃ Operating Temperature Range
? Small Packaging:
SGM8295-1 Available in Green
SOT-23-5 and SOIC-8 Packages

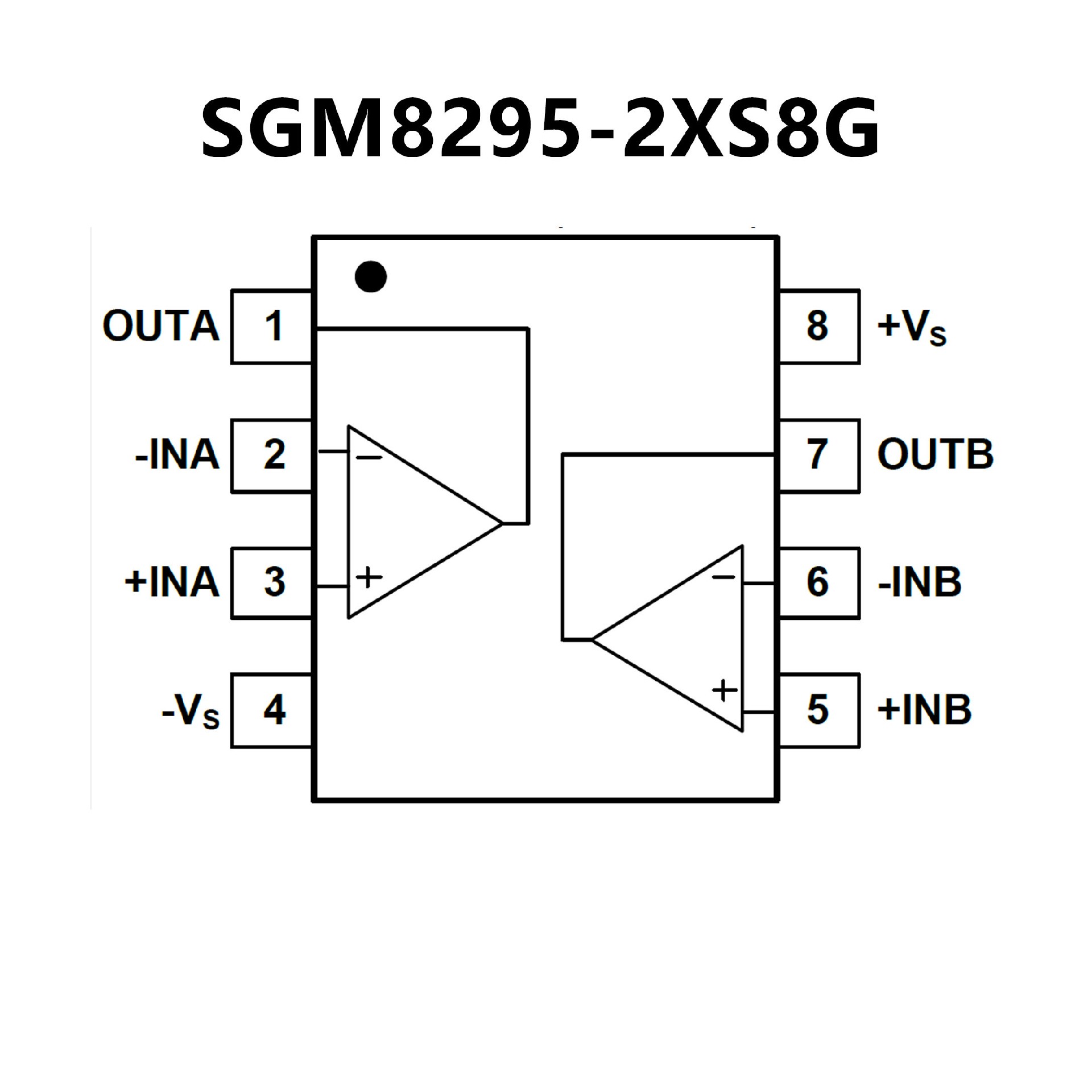

SGM8295-2 Available in Green
SOIC-8 andMSOP-8 Packages
SGM8295-4 Available in a Green SOIC-14 Package
? 低失調電壓：±100μV（最大值）
? 低失調電壓溫漂：±2.5μV/°C（最大值）
? 低噪聲：1kHz 時為5.5nV/√Hz
? 高共模抑制：120dB（最小值）
? 低偏置電流：±5pA（典型值）
? 軌到軌輸入和輸出
? 高帶寬：10MHz GBW
? 高壓擺率：20V/μs
? 低靜態(tài)電流：每個放大器1mA（典型值）
? 寬電源電壓范圍：±2.25V 至±18V，
+4.5V 至+36V
? 已過濾電磁干擾(EMI) 和射頻干擾(RFI) 的輸入
? 電源軌的差分輸入電壓范圍
? 高容性負載驅動能力：1nF
? 行業(yè)標準封裝：
– SOIC-8、SOT-5 和VSSOP-8 單體封裝

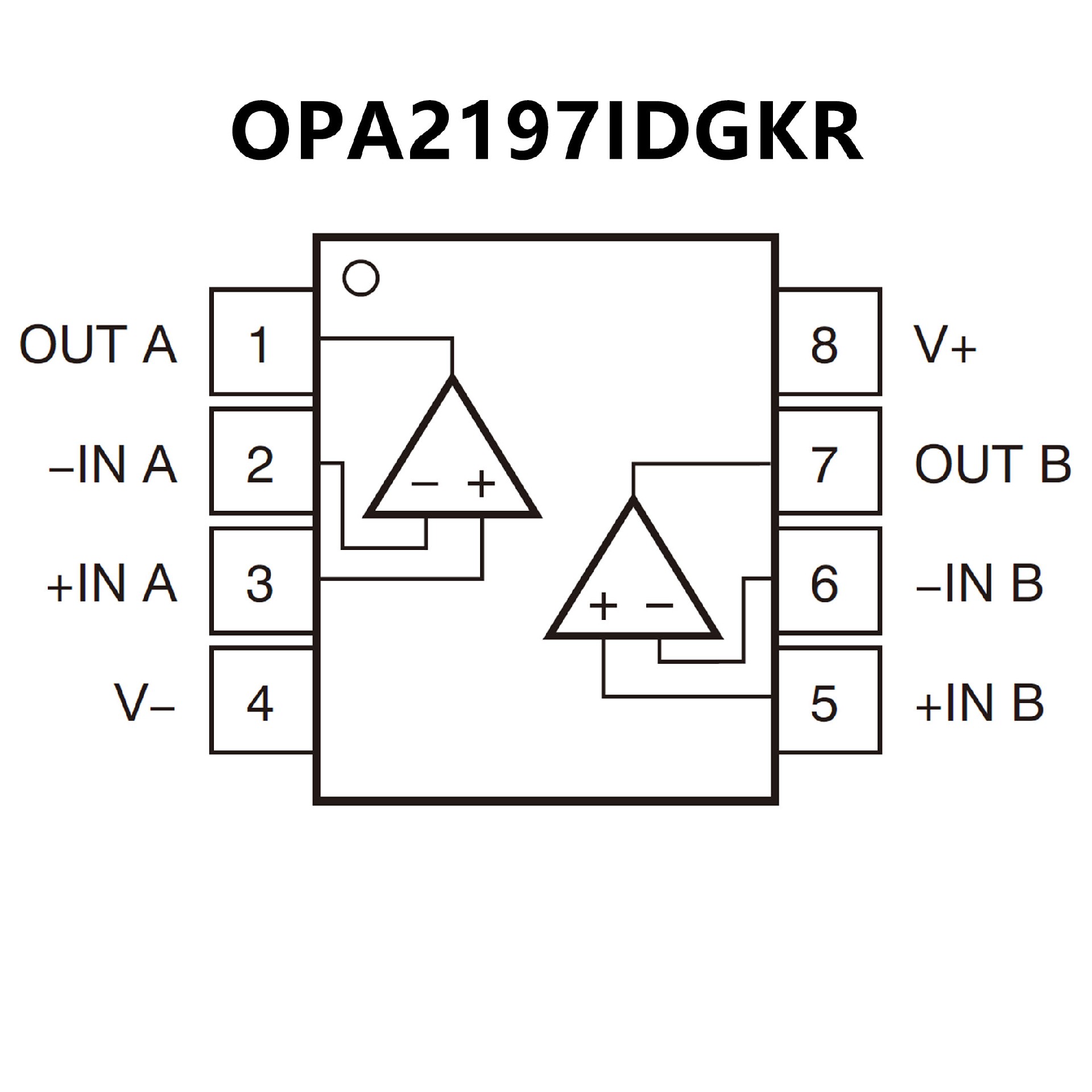

– SOIC-8 和VSSOP-8 雙列封裝
– 四通道電源版本采用SOIC-14 和TSSOP-14 封裝
