Low Noise,High Precision, High Voltage,Rail-to-Rail I/O Operational Amplifiers,SGM8276-4 Replace OPA4140AIDR
SGM8276-4XS14G
SGM8276-4XS14G.pdf
SGM8276-4XS14G.pdfFEATURES
? Wide Input Common Mode and
Differential VoltageRanges
? Low Input Bias and Offset Current
? Output Short-Circuit Protection
? Rail-to-Rail Input and Output
? High Input Impedance
? Low Offset Voltage: 0.3mV (TYP), 1.5mV (MAX)
? Low Noise: 10nV/ Hz at 1kHz
? Gain-Bandwidth Product: 10MHz
? High Slew Rate: 8V/μs
? -40℃ to +125℃ Operating Temperature Range
? Small Packaging:
SGM8276-1 Available in a Green SOT-23-5 Package
SGM8276-2 Available in a Green SOIC-8 Package
SGM8276-4 Available in a Green SOIC-14 Package

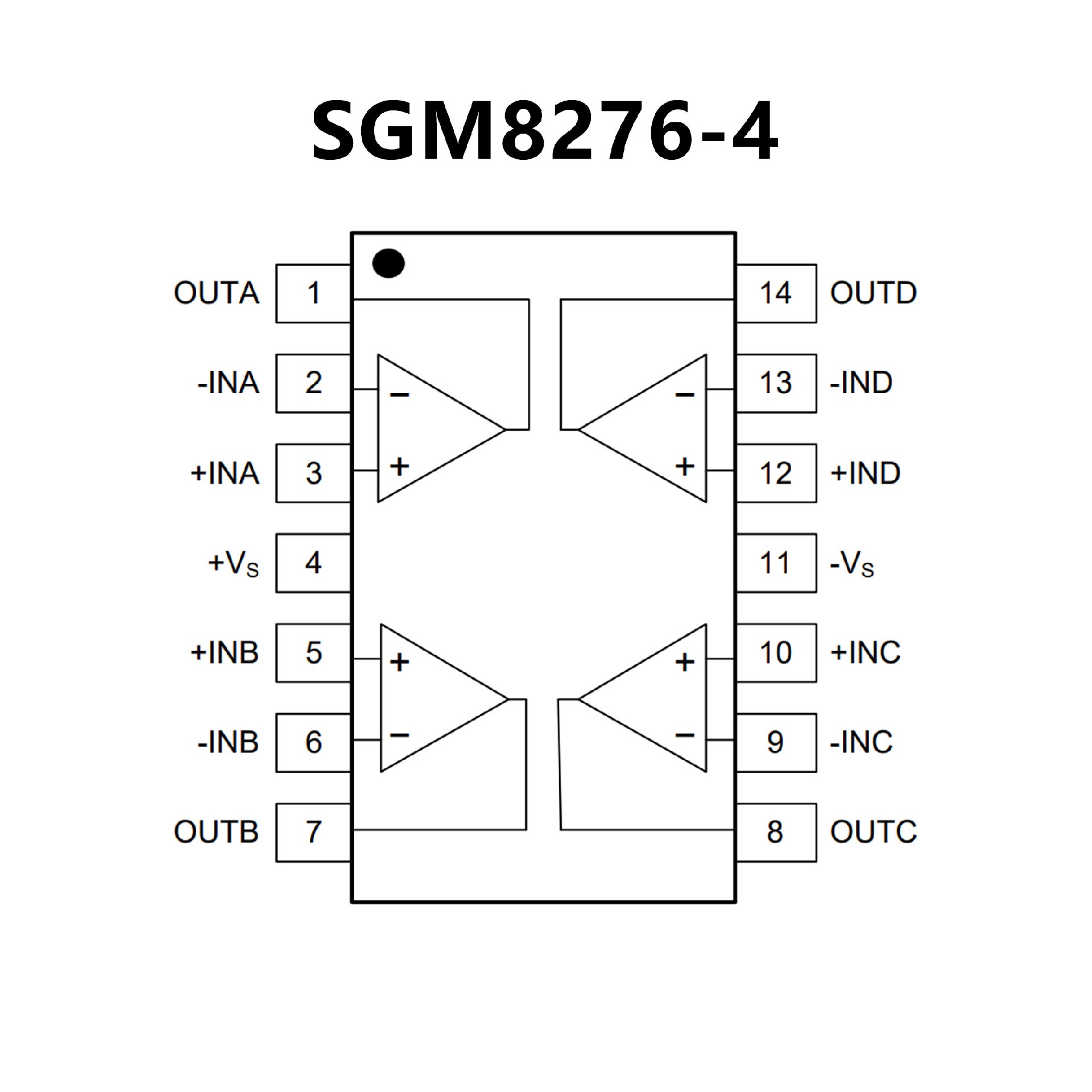

PIN CONFIGUTION
優(yōu)勢替代
FEATURES
? 極低的溫漂：1μV/°C（最大值）
? 極低的偏移：120μV
? 低輸入偏置電流：10pA（最大值）
? 極低的1/f 噪聲：250nVPP，0.1Hz 至10Hz
? 低噪聲：5.1nV/√Hz
? 壓擺率：20V/μs
? 低電源電流：2mA（最大值）
? 輸入電壓范圍包括V– 電源
? 單電源運作：4.5V 至36V
? 雙電源運作：±2.25V 至±18V
? 無相位反轉(zhuǎn)
? 行業(yè)標準SOIC 封裝
? VSSOP、TSSOP 和SOT-23 封裝

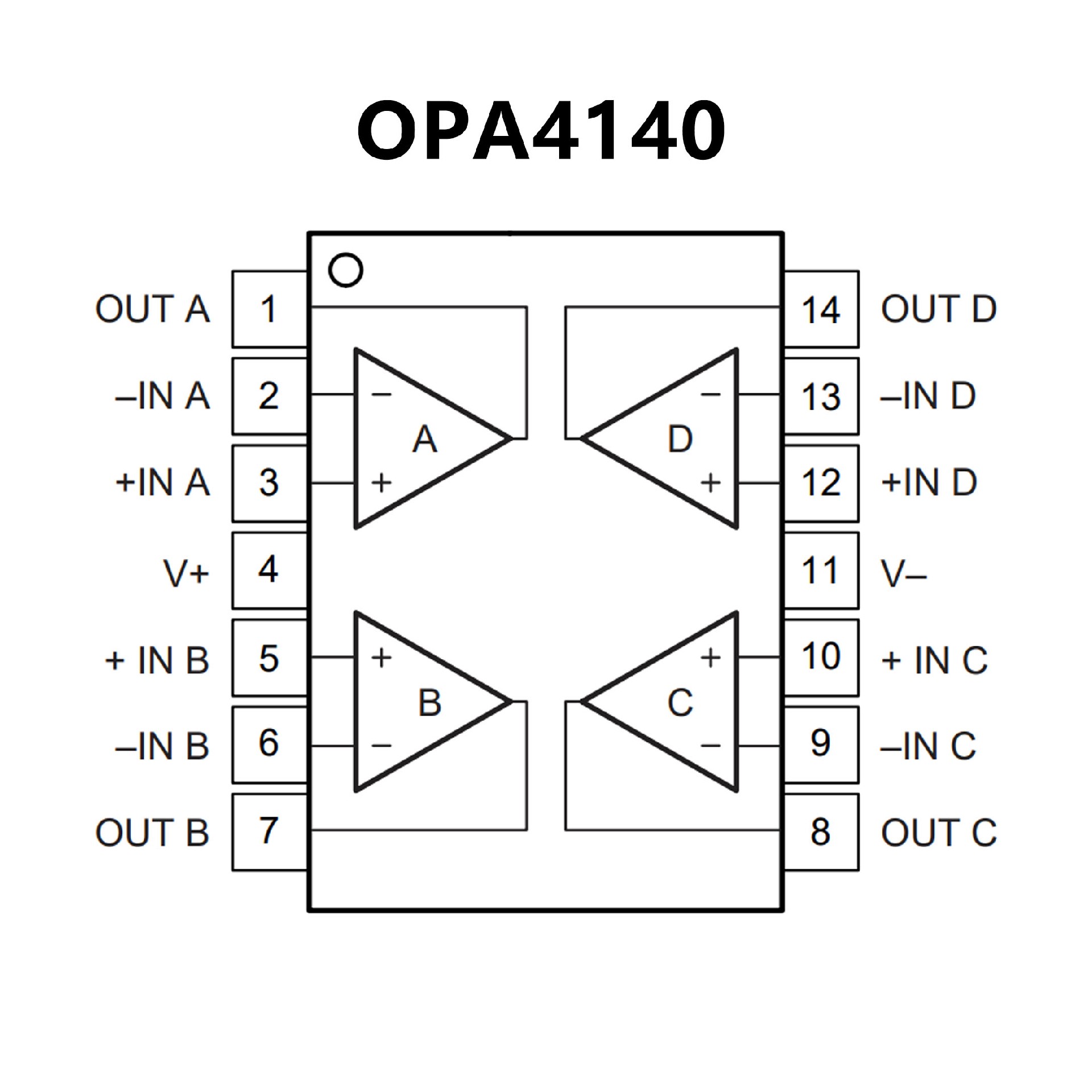

PIN CONFIGUTION
