High or Low Side Measurement, Bi Directional Current Shunt Monitor, SGM8199 Replace TP181.
FEATURES

Wide Common Mode Range: -0.1V to 26V

Input Offset Voltage

   SGM8199A0: 600μV (VCM = 12V, MAX)

   SGM8199A1: 350μV (VCM = 12V, MAX)

   SGM8199A2: 250μV (VCM = 12V, MAX)

  (Enables Shunt Drops of 10mV Full-Scale)

Gain Error (Maximum Over Temperature)

  SGM8199A0: ±0.7%

  SGM8199A1: ±0.4%

  SGM8199A2: ±0.4%

Choice of Gains:

  SGM8199A0 Gain: 20V/V

  SGM8199A1 Gain: 50V/V

  SGM8199A2 Gain: 100V/V

Quiescent Current: 85μA (TYP)

-40℃ to +125℃ Operating Temperature Range

Available in Green SC70-6 Package

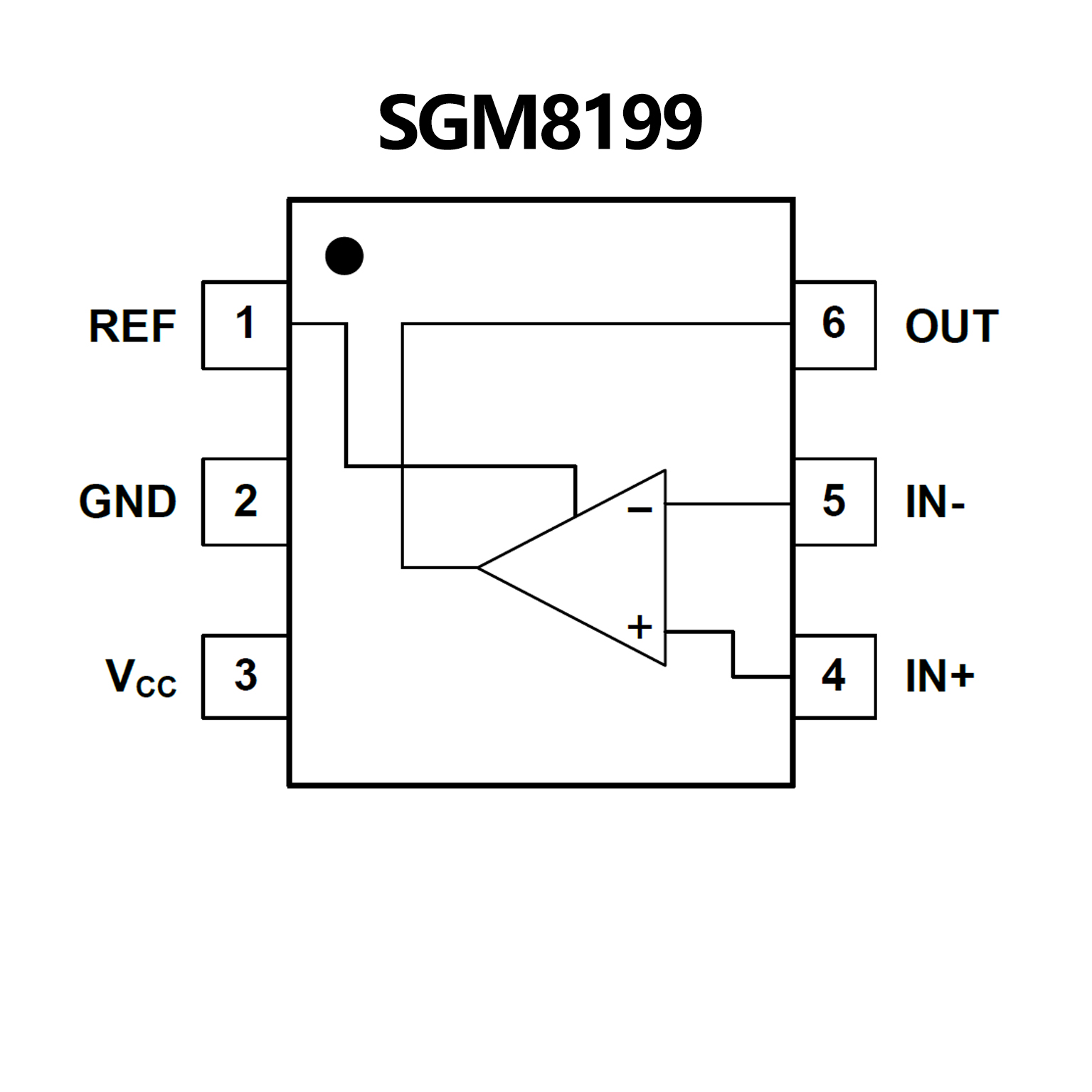

PIN CONFIGUTION
優勢替代
TP181 TP181.pdf

No.13314

FEATURES

VOLTAGE OFFSET: ±100uV (MAX)

WIDE COMMON MODE VOLTAGE: -0.3V to +36V

SUPPLY VOLTAGE: 2.7V to +30V

ACCURACY and ZERO-DRIFT PERFORMANCE

±1% Gain Error (Max over temperature)

0.5μV/°C Offset Drift (Max)

10ppm/°C Gain Drift (Max)

THREE GAIN OPTIONS for VOLTAGE OUTPUT

TP181A1: 50V/V

TP181A2: 100V/V

TP181A3: 200V/V

LOW SUPPLY CURRENT: 120uA (TYP)

Rail-to-Rail Output

PACKAGE: SC70-6

Industrial –40°C to 125°C Operation Range

ESD Rating: Robust 3KV – HBM, 2KV – CDM

Higher performance Drop-In Compatible With

  INA213, INA214, INA199, NCS199 Products

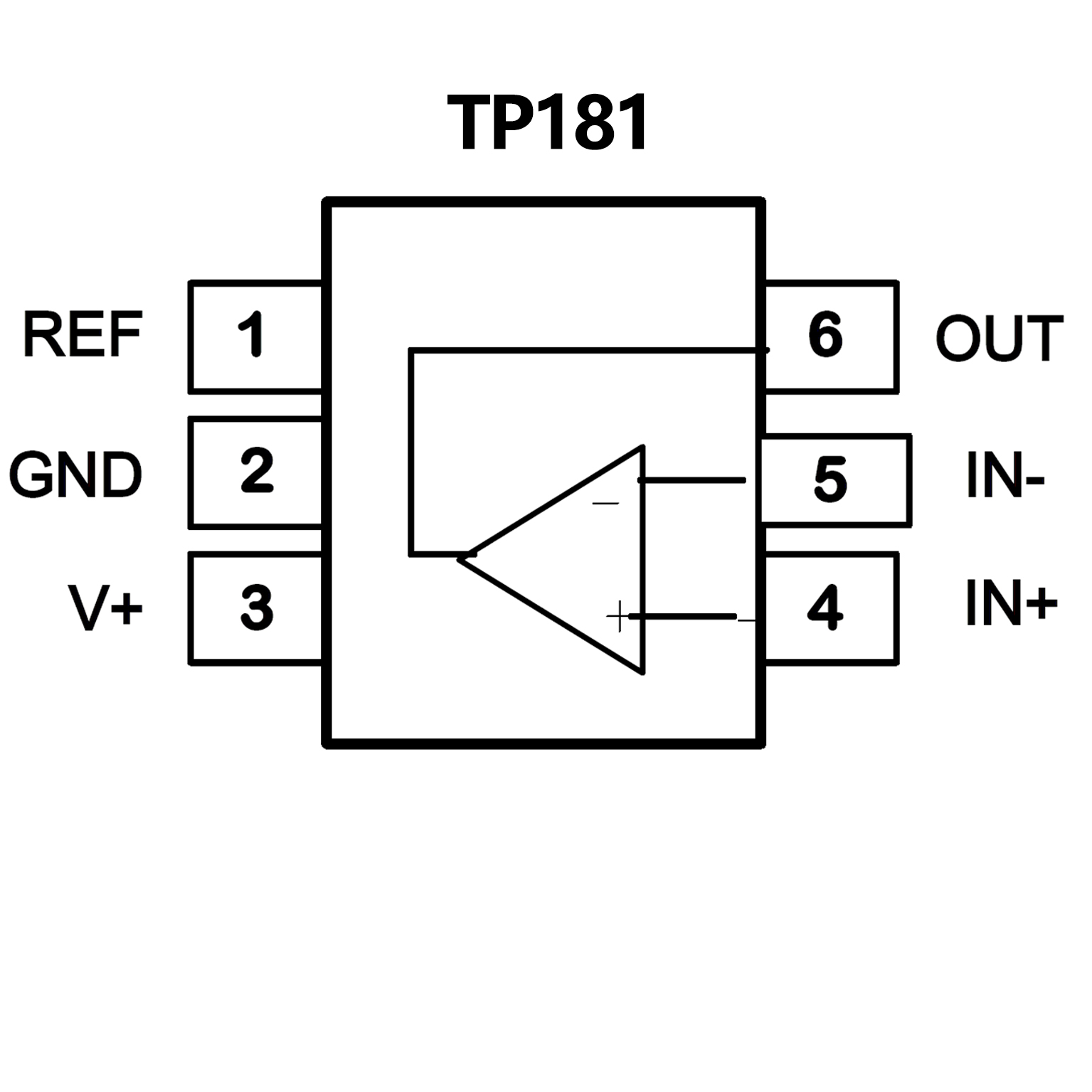

PIN CONFIGUTION
