18V Output, 15A, Fully Integrated Synchronous Boost Converter,SGM6614 Replace TPS61178.
FEATURES

? 2.17V to 18V Input Voltage Range

? 4.5V to 18V Output Voltage Range

? 2.4V Minimum Input Voltage for Startup

? 15A (TYP) Peak Switch Current Limit

? 8.8mΩ Low-side and 12.2mΩ High-side

  MOSFETs

? Fixed 500kHz Switching Frequency

? High Efficiency

   Up to 94.42% Efficiency at VIN = 3.6V, VOUT = 13V,

   and IOUT = 2A

  Up to 97.07% Efficiency at VIN = 7.2V, VOUT = 16V,

  and IOUT = 2.5A

? 85μA (TYP) Quiescent Current into VOUT Pin

? Less than 1.5μA Shutdown Current

? Auto PFM at Light Loads

? 19V Output Over-Voltage Protection

? Cycle-by-Cycle Over-Current Protection

? Thermal Shutdown

? Available in a Green TQFN-3×2.5-11L Package

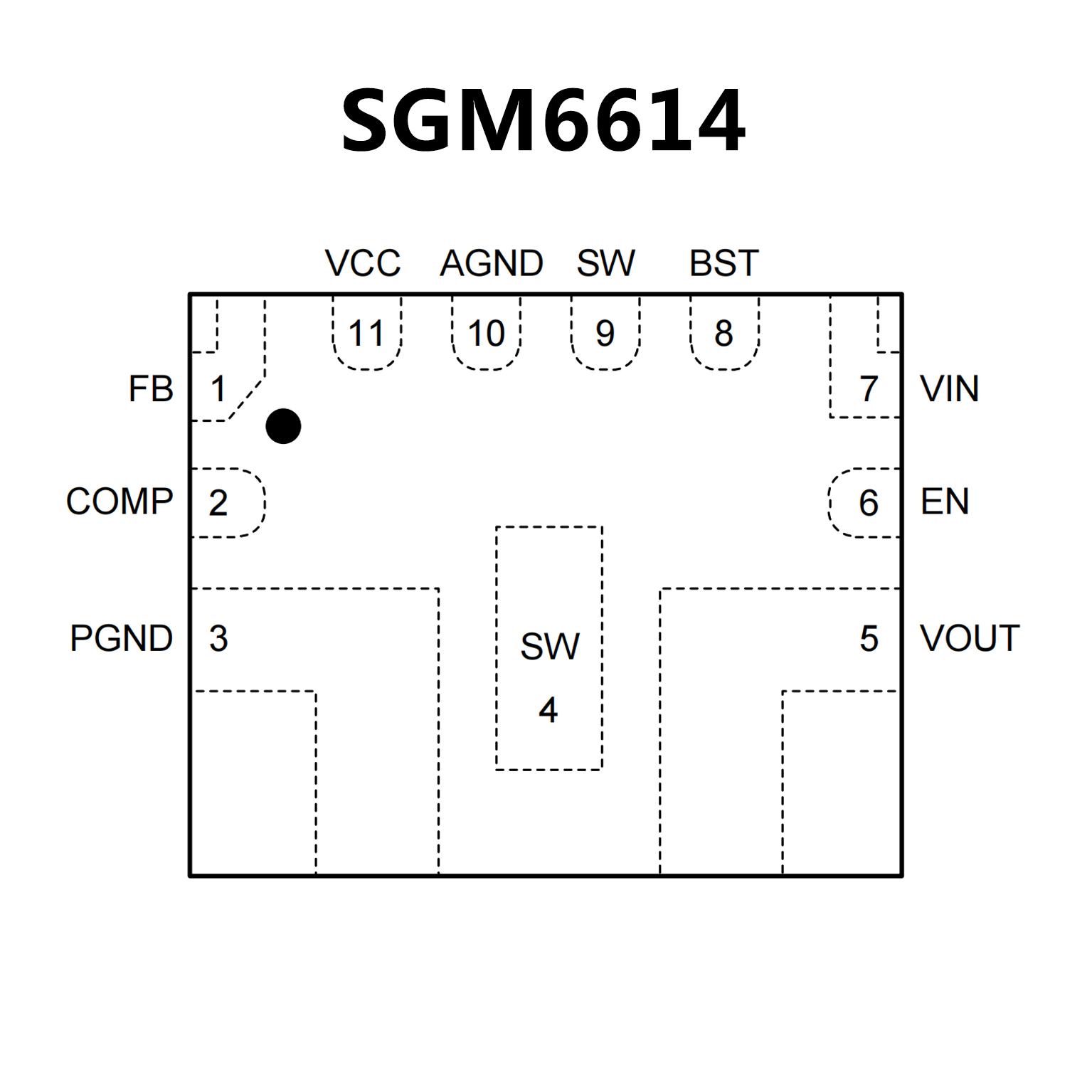

PIN CONFIGUTION
優(yōu)勢替代
TPS61178 TPS61178.pdf

No.13321

FEATURES

Input Voltage Range: 2.7 V to 20 V

Output Voltage Range: 4.5 V to 20 V
Programmable Switch Peak Current: up to 10 A
Two 16-m? FETs Integrated
Efficiency up to 96%: VIN = 7.2 V, VOUT = 16 V,
  IOUT = 2 A
Adjustable Switching Frequency: up to 2.2 MHz
External Clock Synchronization: 200 kHz to 2.2MHz
Gate Driver for Load Disconnect
Hiccup Short Protection
Over Voltage Protection
Auto PFM Operation - TPS61178
Forced PWM Mode - TPS611781
3.0-mm x 3.5-mm 13-pin VQFN Hotrod Package
Create a Custom Design Using the TPS61178

  With the WEBENCH? Power Designer

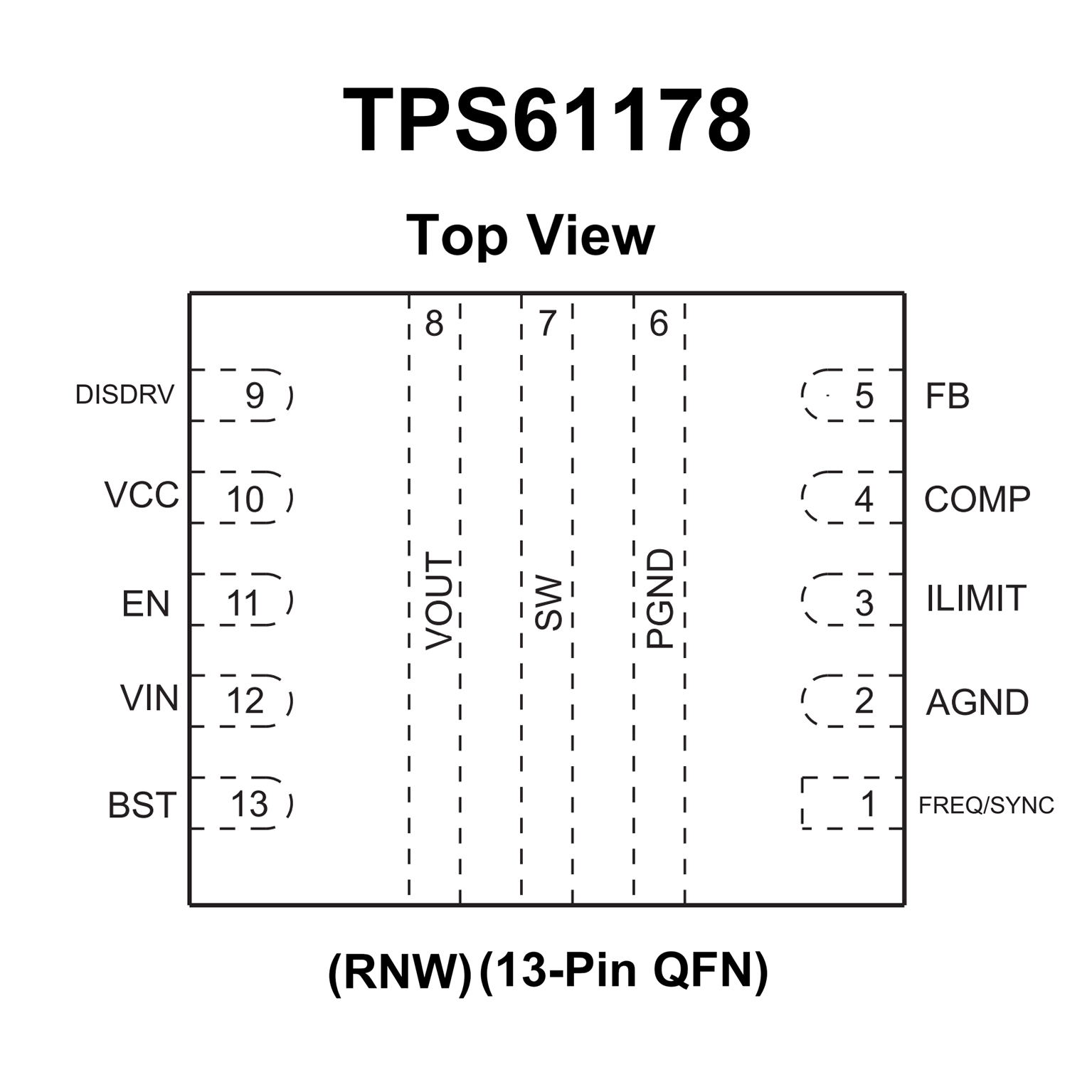

PIN CONFIGUTION
