Dual 5A, High Speed, Low Side Gate Drivers with Negative Input Voltage Capability, Replace UCC27524.
FEATURES

Two Independent Gate Drive Channels

4.5V to 18V Single Supply Range (VDD)

5A Peak Source/Sink Pulse Current Drive

Independent Enable Pin for Each Channel

TTL and CMOS Compatible Logic Threshold

Logic Levels Independent of Supply Voltage

Hysteretic Input Logic for High Noise Immunity

Outputs are Logic Low when Inputs are Floating

Negative Voltage Handling Capability:

  -8V DC at Inputs

  -2V, 200ns Pulse for Outputs (OUTx)

Glitch-Free Operation at Power-Up and Power-

Down: Outputs Pulled Low during Supply UVLO

Fast Propagation Delays: 18ns (TYP)

Fast Rise Time: 8ns (TYP)

Fast Fall Time: 8ns (TYP)

Delay Matching between Two Channels: 1ns (TYP)

Channels can be Paralleled for Higher Drive Current

  -40℃ to +140℃ Operating Temperature Range

Packaging:

  SGM48523/4A/5 Available in Green SOIC-8,

  MSOP-8 (Exposed Pad) and TDFN-3×3-8L Packages

  SGM48526 Available in a Green TDFN-3×3-8L Package

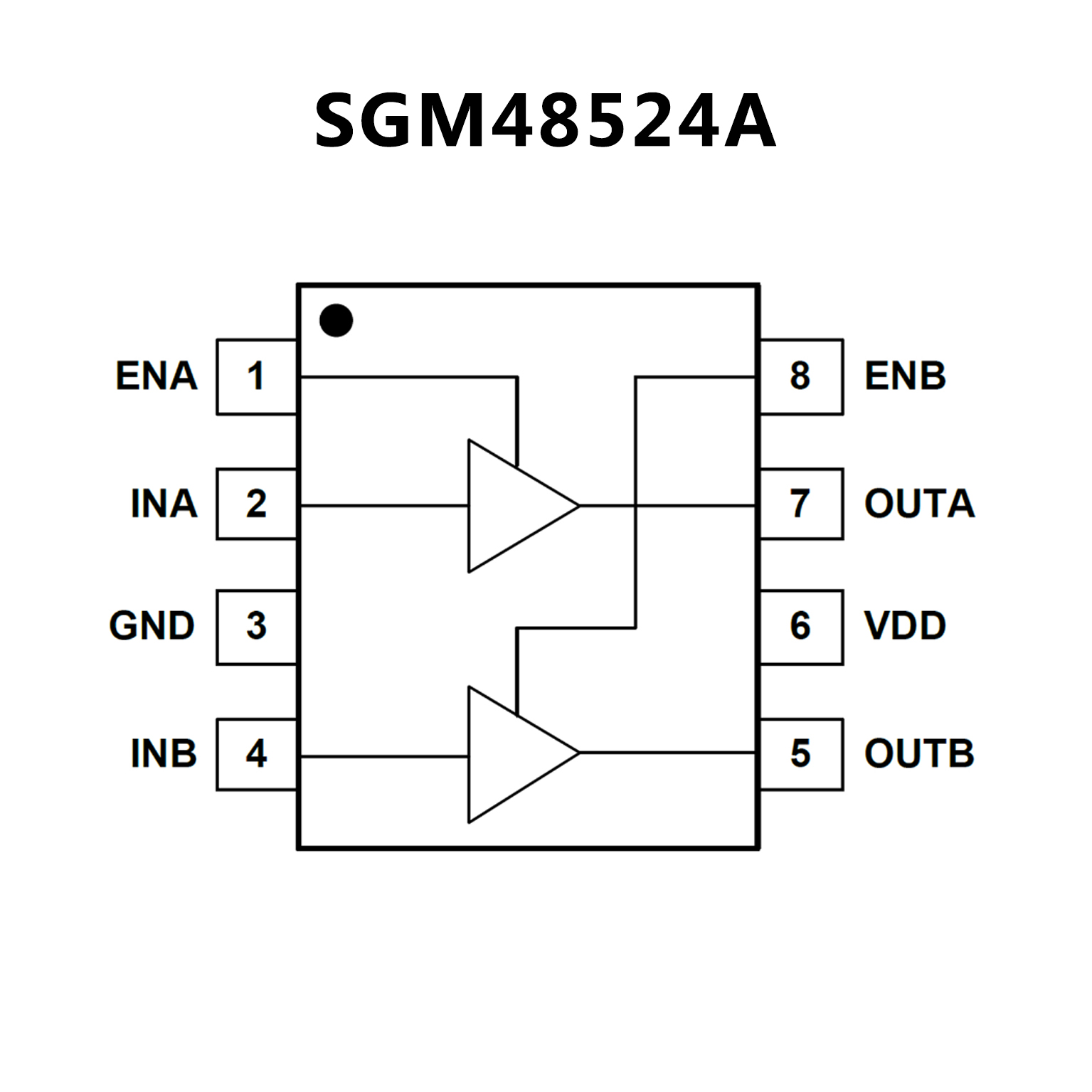

PIN CONFIGUTION
優勢替代
UCC27524 UCC27524.pdf

No.13312

FEATURES

工業標準引腳分配
兩個獨立的柵極驅動通道
5A峰值驅動源電流和灌電流
針對每個輸出的獨立使能功能
? 與電源電壓無關的TTL和CMOS兼容邏輯閥值針對高抗擾度的滯后邏輯閥值
輸入和使能引腳電壓電平不受VDD引腳偏置電源電壓限制
4.5V至18V單電源范圍
在VDD欠壓閉鎖(UVLO)期間,輸出保持低電平,(以確保加電和斷電時的無毛刺脈沖運行)
快速傳播延遲( 典型值13ns)
快速上升和下降時間( 典型值7ns和6ns)
兩通道間典型值為1ns的延遲匹配時間

針對更高的驅動電流,兩個輸出可以并聯
當輸入懸空時輸出保持在低電平
環氧樹脂雙列直插式(PDIP)-8,小外形尺寸集成電路(SOIC)-8,表面貼裝小外形尺寸(MSOP)-8封裝 PowerPADTM和3mm x 3mm超薄型小外形尺寸(WSON)-8封裝選項
-40°C 至+140°C的運行溫度范圍

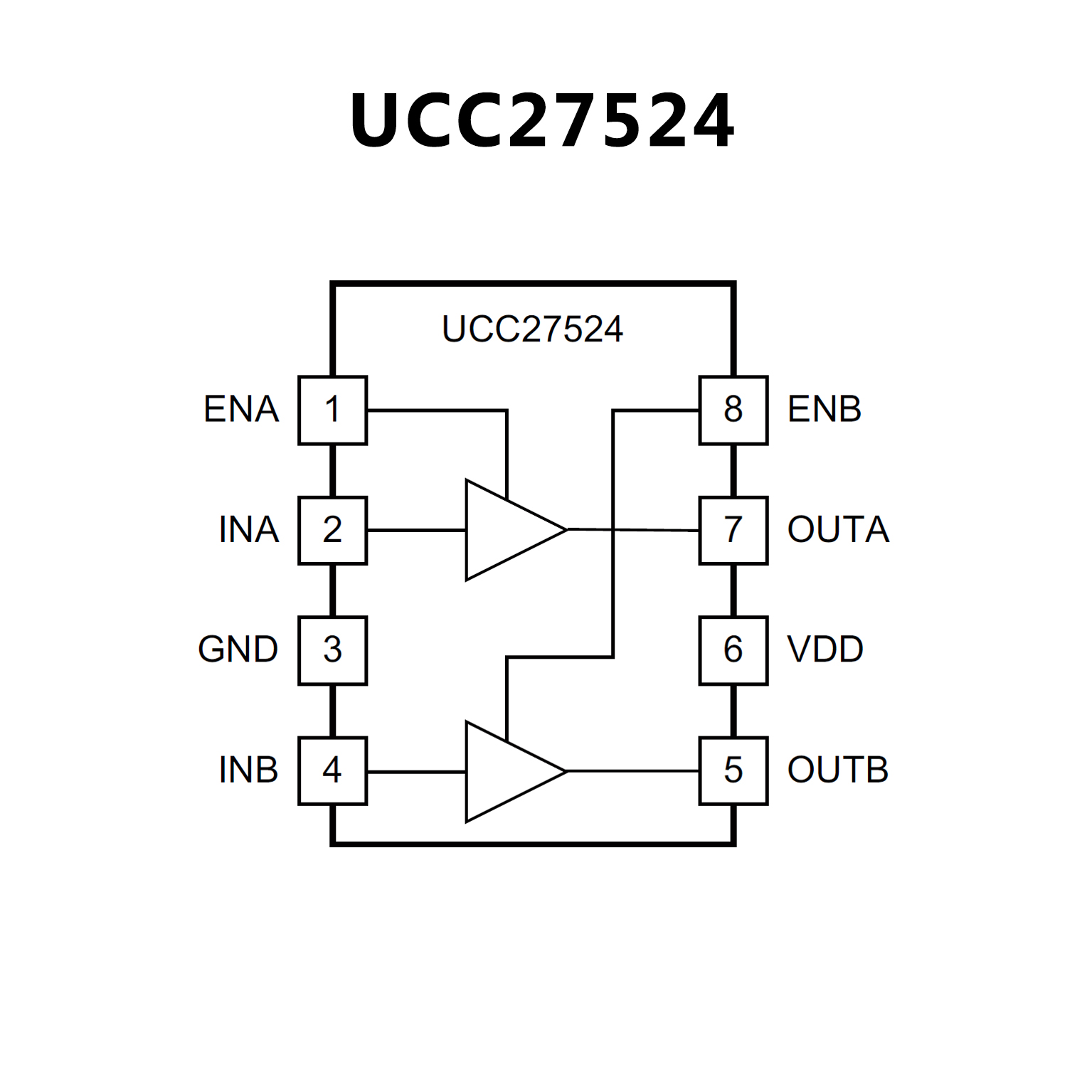

PIN CONFIGUTION
