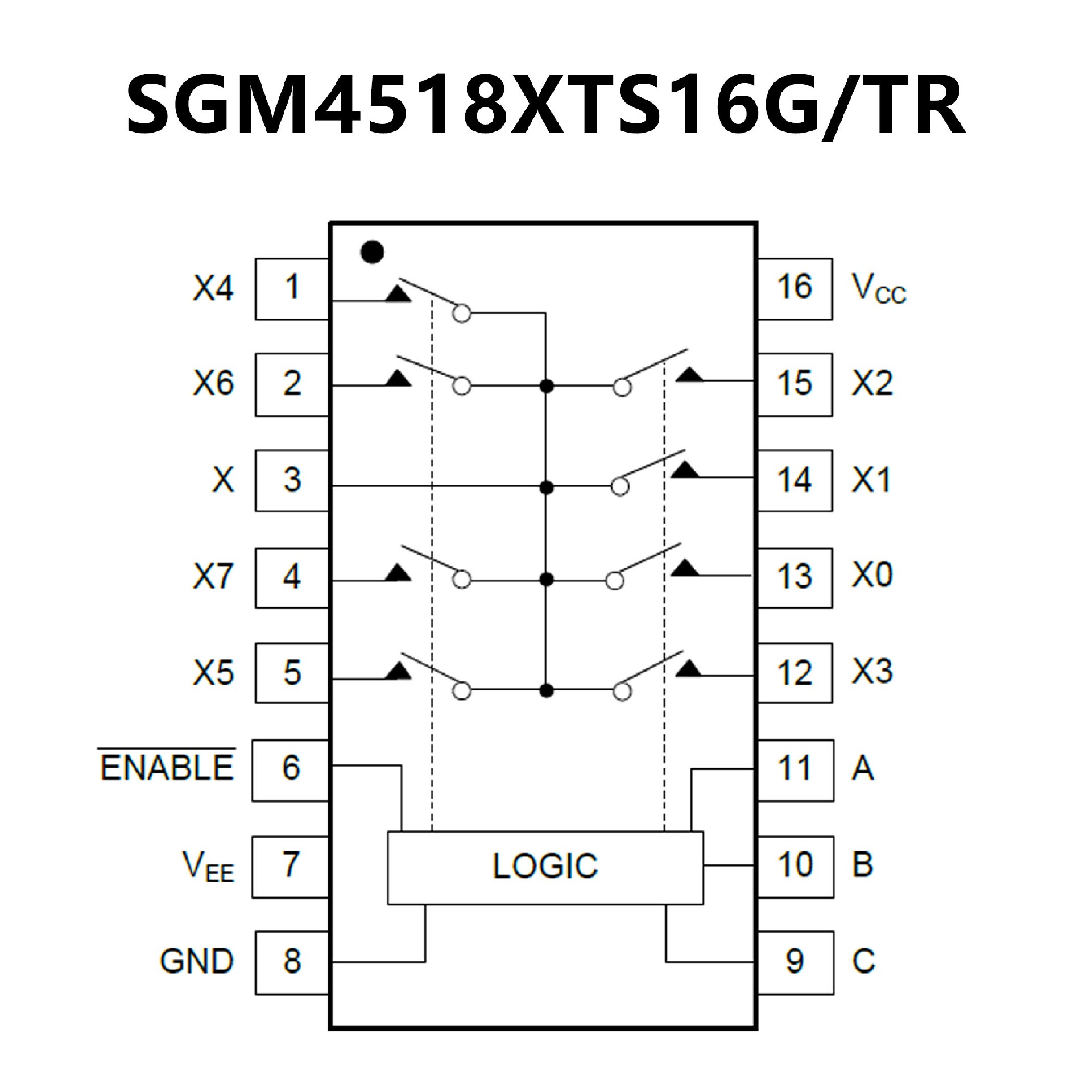

SGM4518.pdf? On-Resistance: 22Ω (TYP) with Single 36V Supply
? Low Off Leakage Current: 0.01μA (TYP)
? Low On Leakage Current: 0.01μA (TYP)
? ±3.2V to ±18V Dual-Supply Operation
or +3.2V to +36V Single-Supply Operation
? TTL/CMOS-Logic Compatible
? Low Distortion: 0.001% (TYP)
(RL = 600Ω, f = 1kHz)
? High Off-Isolation: -85dB (TYP)
(RL = 50Ω, f = 1MHz)
? -40℃ to +125℃ Operating Temperature Range
? Available in Green SOIC-16, SSOP-16,
TSSOP-16 and TQFN-3×3-16L Packages
? 寬模擬輸入電壓范圍：±5V（最大值）
? 低導通電阻
70Ω（典型值）(VCC – VEE = 4.5V)
40Ω（典型值）(VCC – VEE = 9V)
? 低開關間串?dāng)_
? 快速開關和傳播速度
? 先斷后合開關
? 寬工作溫度范圍：
55°C 至 +125°C

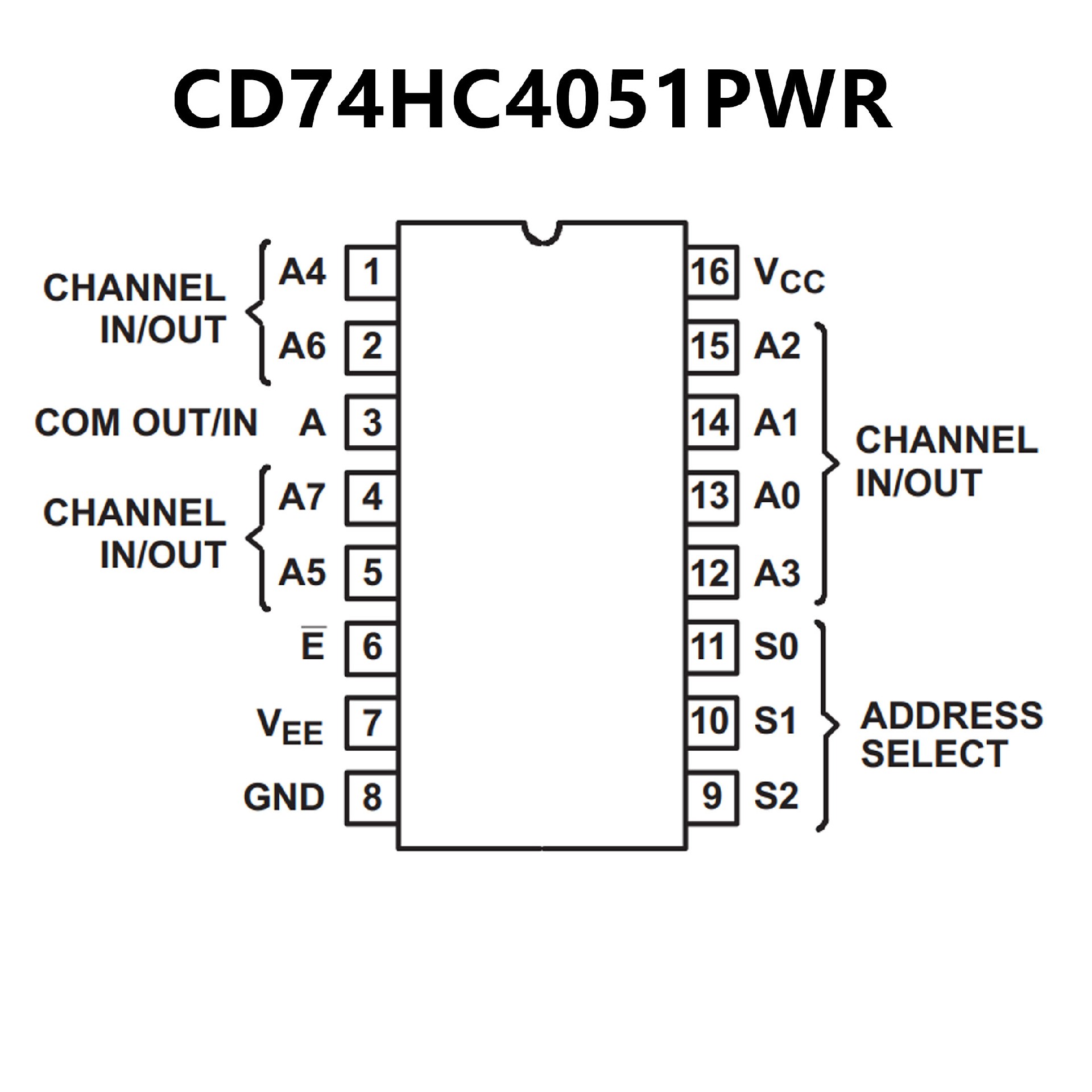

? CD54HC 和 CD74HC 類型
工作控制電壓：2V 至 6V
開關電壓：0V 至 10V
? CD54HCT 和 CD74HCT 類型
工作控制電壓：4.5V 至 5.5V
開關電壓：0V 至 10V
直接 LSTTL 輸入邏輯兼容性
VIL = 0.8V（最大值），VIH = 2V（最小值）
CMOS 輸入兼容性 在電壓為 VOL、VOH時，II ≤ 1μA
