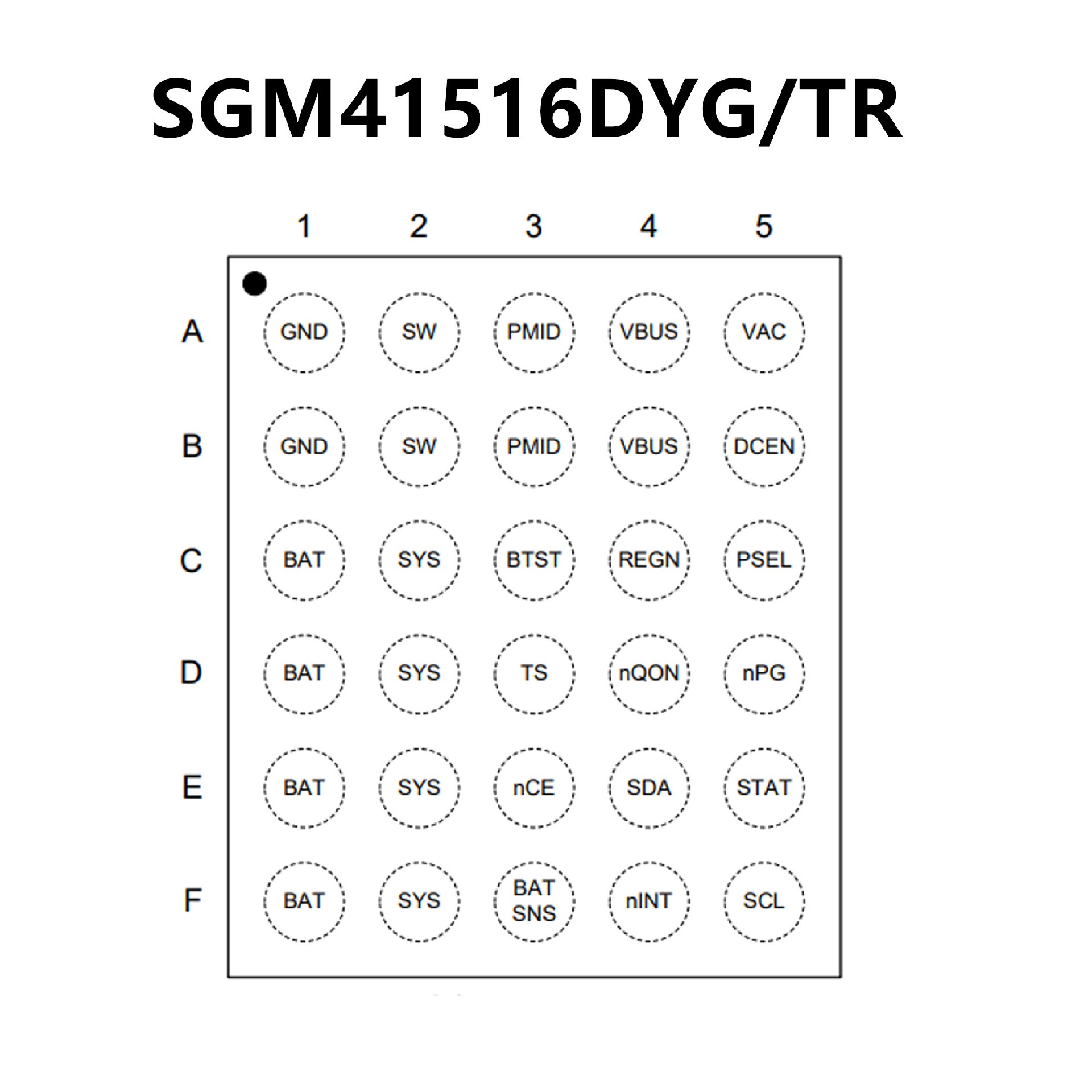

SGM41516D.pdf? High Efficiency, 1.5MHz, Synchronous Buck Charger
95.5% Charge Efficiency at 1A from 5V Input
92.5% Charge Efficiency at 2A from 9V Input
Optimized for 9V/12V Input
Selectable PFM Mode for Light Load Efficiency
? USB On-The-Go (OTG) Support (Boost Mode)
Boost Converter with up to 1.2A Output
Boost Efficiency of 93.5% at 0.5A and 92.2% at 1A
Accurate Hiccup Mode Over-Current Protection
Soft-Start Capable with up to 500μF Capacitive Load
Output Short Circuit Protection
Selectable PFM Mode for Light Load Operations
? Single Input for USB or High Voltage Adapters
3.9V to 13.5V Operating Input Voltage Range
20V Absolute Maximum Input Voltage Rating
Programmable Input Current Limit and Dynamic
Power Management (IINDPM, 100mA to 3.1A with
100mA Resolution & 3.8A) to Support USB 2.0 and
USB 3.0 Standards and High Voltage Adaptors
Maximum Power Tracking by Programmable Input
Voltage Limit (VINDPM) with Selectable Offset
VINDPM Tracking of Battery Voltage
Auto Detect USB BC1.2, SDP, CDP, DCP and Non-Standard Adaptors
? High Battery Discharge Efficiency with 11.5mΩ Switch
? Narrow Voltage DC (NVDC) Power Path Management
Instant-On with No or Highly Depleted Battery
Ideal Diode Operation in Battery Supplement Mode
? Ship Mode, Wake-Up and Full System Reset
Capability by Battery FET Control
? Flexible Autonomous and I2 C Operation
Modes for Optimal System Performance
? Fully Integrated Switches, Current Sense and Compensation
? External Direct Charging Path Enable Output
? 10μA Ship Mode Low Battery Leakage Current
? High Accuracy
±0.5% Charge Voltage Regulation (8mV/Step)
±5% Charge Current Regulation at 1.5A
±10% Input Current Regulation at 0.9A
? Safety
Battery Temperature Sensing (Charge/Boost Modes)
Thermal Regulation and Thermal Shutdown
Input Under-Voltage Lockout (UVLO)
Input Over-Voltage (ACOV) Protection
? 高效 1.5MHz 同步開關模式降壓充電器
在 2A 電流（5V 輸入）下具有 92% 的充電效率
針對 USB 電壓輸入 (5V) 進行了優化
用于輕負載運行的可選低功耗脈沖頻率調制 (PFM) 模式
? 支持 USB On-The-Go (OTG)
具有高達 1.2A 輸出的升壓轉換器
在 1A 輸出下具有 92% 的升壓效率
精確的恒定電流 (CC) 限制
高達 500μF 電容負載的軟啟動 – 輸出短路保護
用于輕負載運行的可選低功耗 PFM 模式
? 單個輸入，支持 USB 輸入和高電壓適配器
支持 3.9V 至 13.5V 輸入電壓范圍，
絕對最大輸 入電壓額定值為 22V
可編程輸入電流限制（
100mA 至 3.2A，分辨率 為 100mA），
支持 USB2.0、USB3.0 標準和高電壓適配器 (IINDPM)
通過高達 5.4V 的輸入電壓限制
(VINDPM) 進行 最大功率跟蹤
VINDPM 閾值自動跟蹤電池電壓
自動檢測 USB SDP、DCP 以及非標準適配器
? 高電池放電效率，電池放電 MOSFET 為 19.5mΩ
? 窄 VDC (NVDC) 電源路徑管理
無需電池或深度放電的電池即可瞬時啟動
電池充電模式下的理想二極管運行
? BATFET 控制，支持運輸模式、喚醒和完全系統復 位
? 靈活的自主和 I 2C 模式，可實現最優系統性能
? 高集成度，包括所有 MOSFET、電流感應和環路補 償
? 17μA 低電池泄漏電流
? 高精度
±0.5% 充電電壓調節
±6% 1.38A 充電電流調節
±10% 0.9A 輸入電流調節
用于快速充電的遠程電池感應

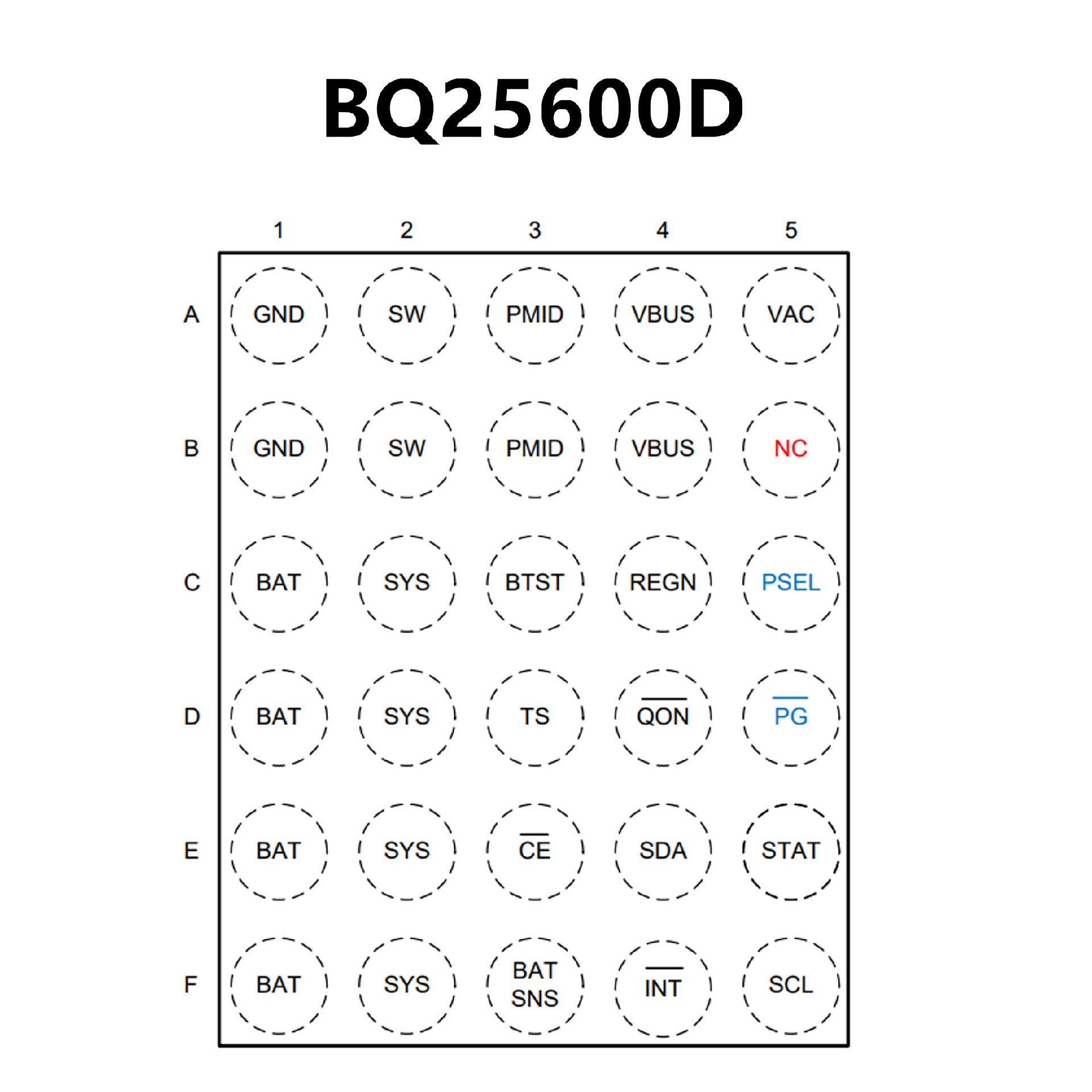

? 使用 bq25600 和 bq25600D 并借助
WEBENCH? 電源設計器 創建定制設計
