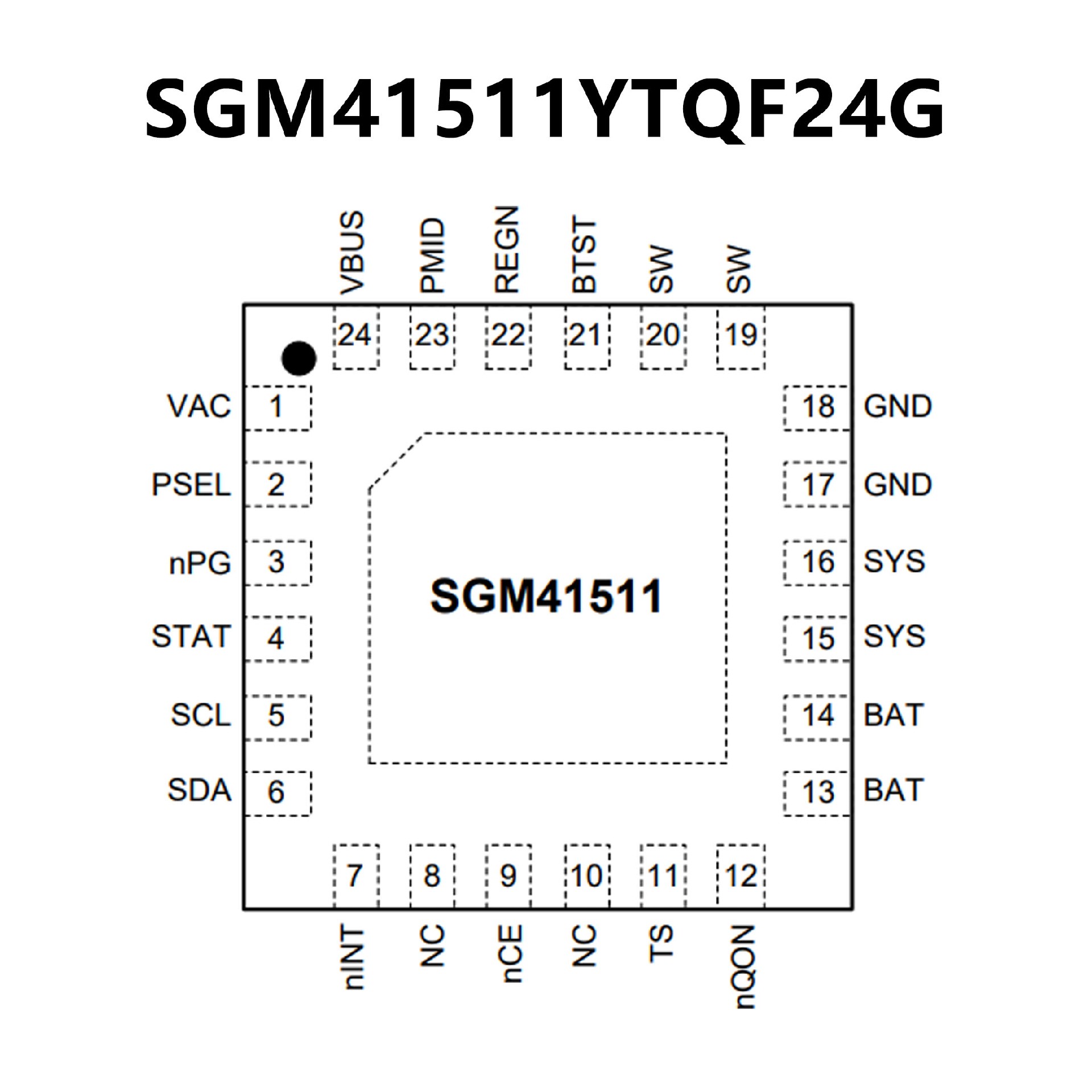

SGM41511.pdf? High Efficiency, 1.5MHz, Synchronous Buck Charger
93% Charge Efficiency at 1A from 5V Input
91% Charge Efficiency at 2A from 5V Input
Optimized for USB Voltage Input (5V)
Selectable PFM Mode for Light Load Efficiency
? USB On-The-Go (OTG) Support (Boost Mode)
Boost Converter with up to 1.2A Output
Boost Efficiency of 93.5% at 0.5A and 92.2% at 1A
Accurate Hiccup Mode Over-Current Protection
Soft-Start Capable with up to 500μF Capacitive Load
Output Short Circuit Protection
Selectable PFM Mode for Light Load Operations
? Single Input for USB or High Voltage Adapters
3.9V to 13.5V Operating Input Voltage Range
20V Absolute Maximum Input Voltage Rating
Programmable Input Current Limit
and Dynamic Power Management
(IINDPM, 100mA to 3.2A with
100mA Resolution)
to Support USB 2.0 and USB 3.0
Standards
and High Voltage Adaptors
Maximum Power Tracking by Input
Voltage Limit up
to 5.4V (VINDPM)
VINDPM Tracking of Battery Voltage
? High Battery Discharge Efficiency with 28mΩ Switch
? Narrow Voltage DC (NVDC) Power Path Management
Instant-On with No or Highly Depleted Battery
Ideal Diode Operation in Battery Supplement Mode
? Ship Mode, Wake-Up and Full System
Reset Capability
by Battery FET Control
? Flexible Autonomous and I2C Operation
Modes for
Optimal System Performance
? Fully Integrated Switches, Current Sense and
Compensation
? 10μA Ship Mode Low Battery Leakage Current
? High Accuracy
±0.5% Charge Voltage Regulation
±5% Charge Current Regulation at 1.5A
±10% Input Current Regulation at 0.9A
? Safety
Battery Temperature Sensing
(Charge/Boost Modes)
Thermal Regulation and Thermal Shutdown
Input Under-Voltage Lockout (UVLO)
Input Over-Voltage (ACOV) Protection
? 高效 5A、1.5MHz 開關模式降壓充電
2A 充電電流下的充電效率為 93%；
3A 充電電流下的充電效率為 91%
針對高電壓輸入 (9V 至 12V) 進行了優化
低功耗 PFM 模式，適合輕負載運行
? USB On-the-Go (OTG)，可調輸出電壓范圍為4.5V 至 5.5V
具有高達 2.4A 輸出以及 500kHz 和
1.5MHz 可選頻率的升壓轉換器
5V/1A 輸出時的升壓效率為 93%
精確的斷續模式過流保護
? 單個輸入，
支持 USB 輸入和可調高壓適配器
支持 3.9V 至 14V 輸入電壓范圍
輸入電流限制（100mA 至 3.25A，分辨率為50mA），
支持 USB2.0、USB3.0 標準和高電壓適配器
通過輸入電壓限制（最高 14V）實現最大功率跟蹤，適用于各類適配器
自動檢測 USB SDP、CDP、DCP 以及非標準適配器 (bq25890)
? 輸入電流優化器 (ICO)，無需過載適配器即可最大限度提高輸入功率
? 充電器輸出與電池終端間的電阻補償 (IRCOMP)
? 借助 11mΩ 電池放電 MOSFET 實現最高電池放電效率，
放電電流高達 9A
? 集成 ADC，用于系統監視
（電壓、溫度和充電電流）
? 窄 VDC (NVDC) 電源路徑管理
無需電池或深度放電的電池即可瞬時啟動
電池充電模式下實現理想的二極管運行
? BATFET 控制，支持運輸模式、喚醒和完全系統復位
? 靈活的自主和 I2C 模式，可實現最優系統性能
? 高集成度，包括所有 MOSFET、電流檢測和環路補償
? 12μA 低電池泄漏電流，支持運輸模式
? 高精度
±0.5% 充電電壓調節
±5% 充電電流調節
±7.5% 輸入電流調節
? 安全
– 用于充電模式和升壓模式的電池溫度檢測
熱調節和熱關斷

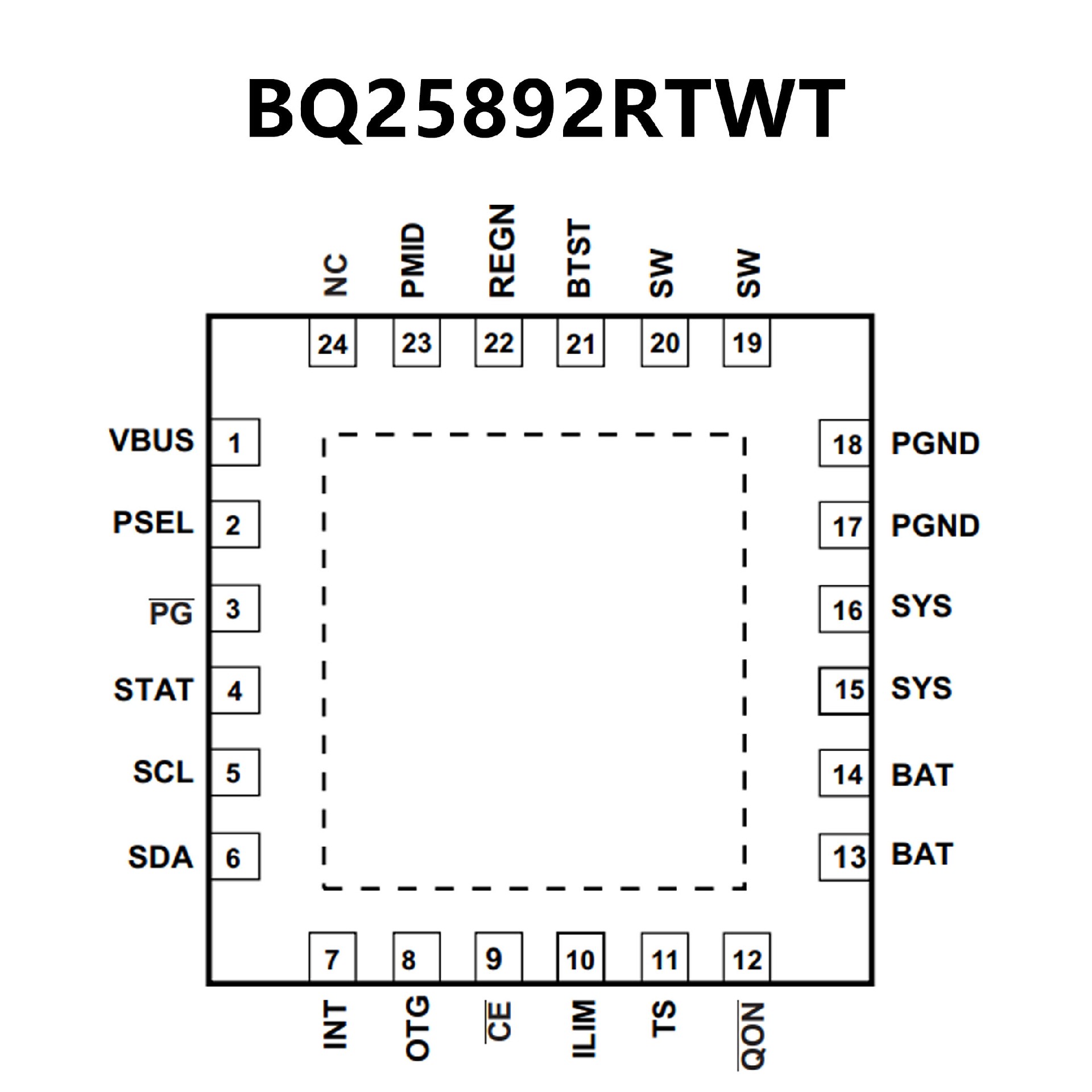

? 使用 bq25890 及其 WEBENCH? 電源設計器
和bq25892 及其 WEBENCH? 電源設計器創建定制設計方案
