Simple 5V/13V Load Switches, SGM2533 Replace TPS259251.
SGM2533
SGM2533.pdf
SGM2533.pdfFEATURES
? 5V Electronic Fuse (eFuse): SGM2533A/B
12V Electronic Fuse (eFuse): SGM2534A/B
? RDSON Protection Switch: 26mΩ (TYP)
? Fixed Over-Voltage Clamp:
6.1V Clamp: SGM2533A/B
15V Clamp: SGM2534A/B
? Programmable Current Limit: 2A to 5A
(±15% Accuracy)
? Under-Voltage Lockout
? Programmable VOUT Slew Rate
? Thermal Shutdown Protection
Auto-Retry: SGM2533A/SGM2534A
Latch-Off: SGM2533B/SGM2534B
? Available in a Green TDFN-3×3-10L Package

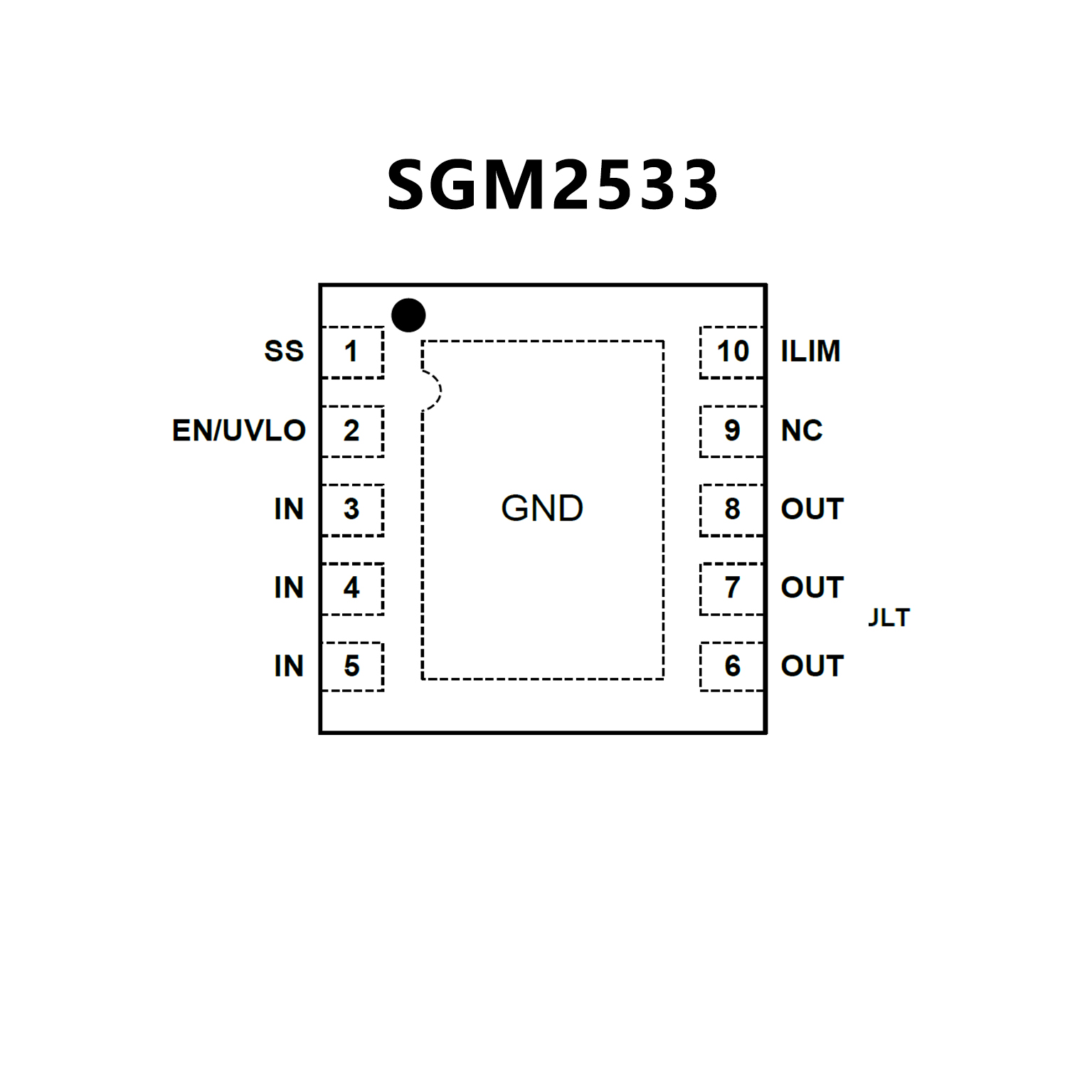

PIN CONFIGUTION
優勢替代
FEATURES
? 12V 電子熔絲 – TPS25926x
? 5V 電子熔絲 – TPS25925x
? 集成 30m? 導通金屬氧化物半導體場
效應晶體管(MOSFET)
? 固定過壓鉗位：
6.1V 鉗位 - TPS25925x15V 鉗位 - TPS25926x
? 2A 至 5A 可調電流 ILIMIT（精度為 ±15%）
? 可編程 VOUT 轉換率，欠壓鎖定 (UVLO)
? 內置熱關斷
? UL2367 認證正在處理中
? 單點故障測試期間安全 (UL60950)
? 小型封裝 - 10L (3mm x 3mm) 超薄小外形尺寸無引
線封裝 (VSON)

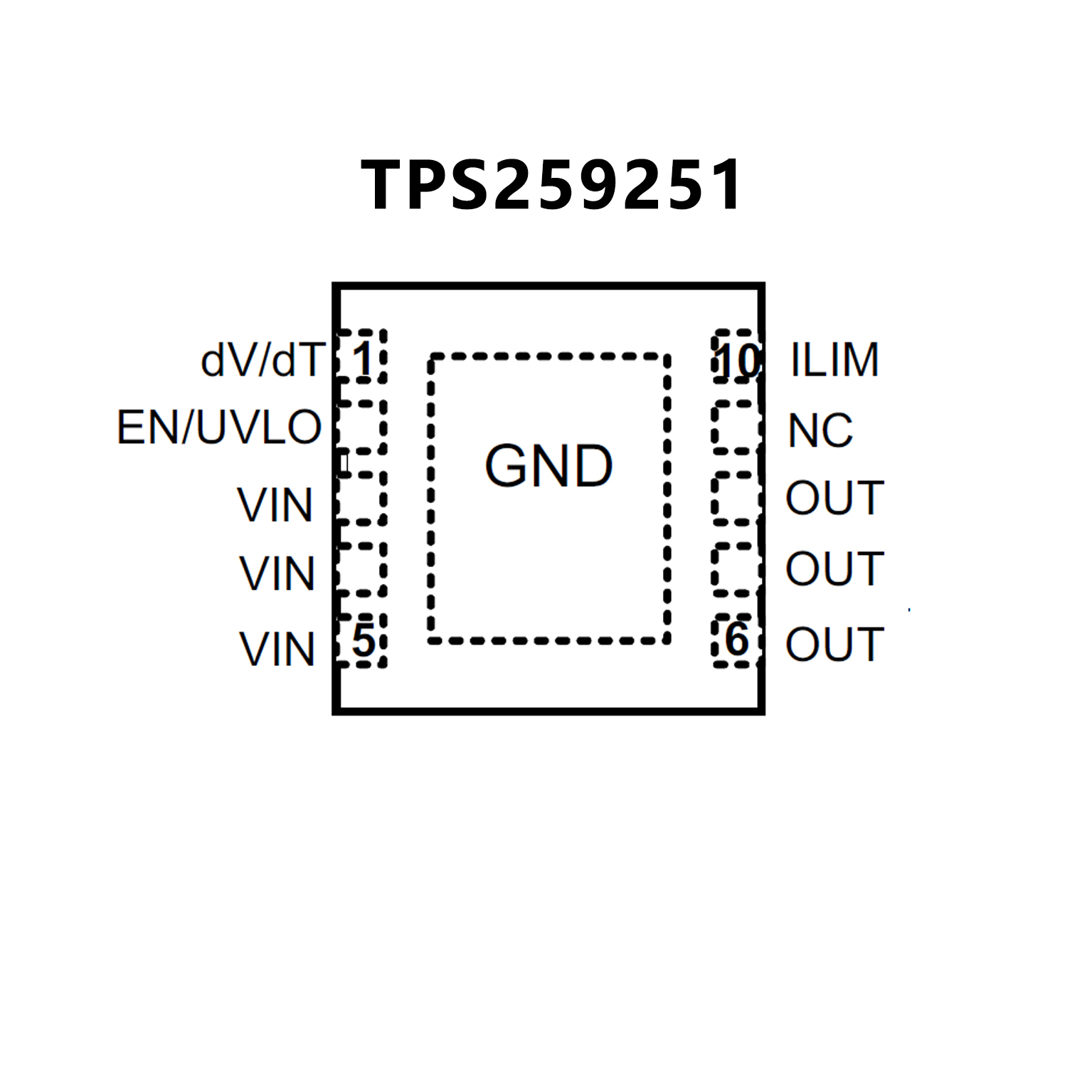

PIN CONFIGUTION
