2A Synchronous Step down DCDC Converter with EMI Reduction, SCT9320 Replace ADP2302.
FEATURES

EMI Reduction with Switching Node Ringing-free

500kHz Switching Frequency with 6% Frequency

  Spread Spectrum FSS

Pulse Skipping Mode PSM with 20uA Quiescent

  Current in Light Load Condition

3.8V-32V Wide Input Voltage Range

? Up to 2A Continuous Output Load Current

0.8V ±1% Feedback Reference Voltage

Fully Integrated 130mΩ Rdson High Side MOSFET

  and 70mΩ Rdson Low Side MOSFET

1uA Shut-down Current

80ns Minimum On-time

Precision Enable Threshold for Programmable

  UVLO Threshold and Hysteresis

? Low Dropout Mode Operation

? 4ms Built-in Soft Start Time

Output Over Voltage Protection

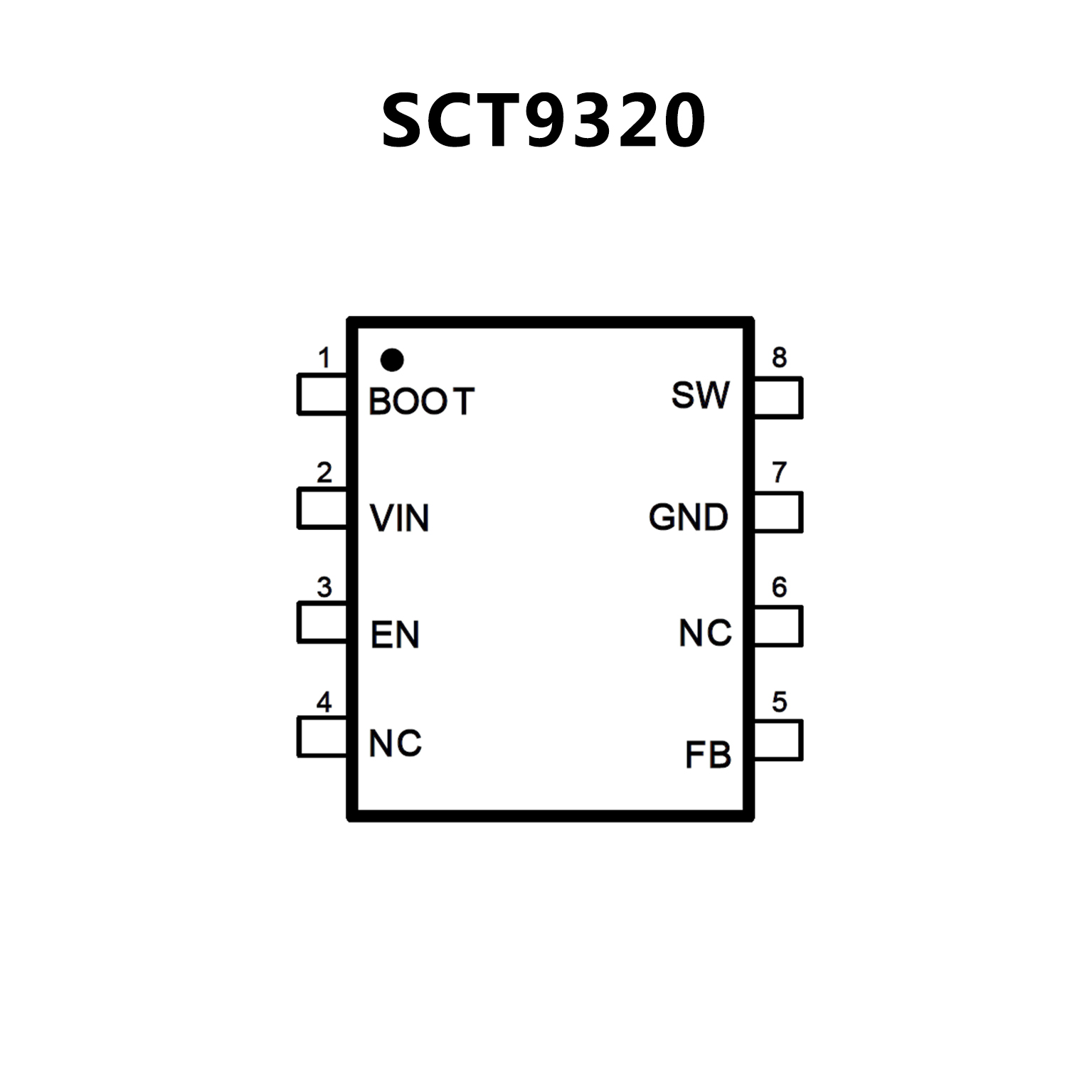

PIN CONFIGUTION
優(yōu)勢替代
ADP2302 ADP2302.pdf

No.13255

FEATURES

Wide input voltage range: 3.0 V to 20 V Maximum load current

2 A for ADP2302

3 A for ADP2303

±1.5% output accuracy over temperature

Output voltage down to 0.8 V 700 kHz switching frequency

  Current-mode control architecture Automatic PFM/PWM mode

Precision enable pin with hysteresis

Integrated high-side MOSFET

Integrated bootstrap diode

Internal compensation and soft start Power-good output

  Undervoltage lockout (UVLO) Overcurrent protection (OCP)

Thermal shutdown (TSD)

8-lead SOIC package with exposed paddle

Supported by ADIsimPower? design tool

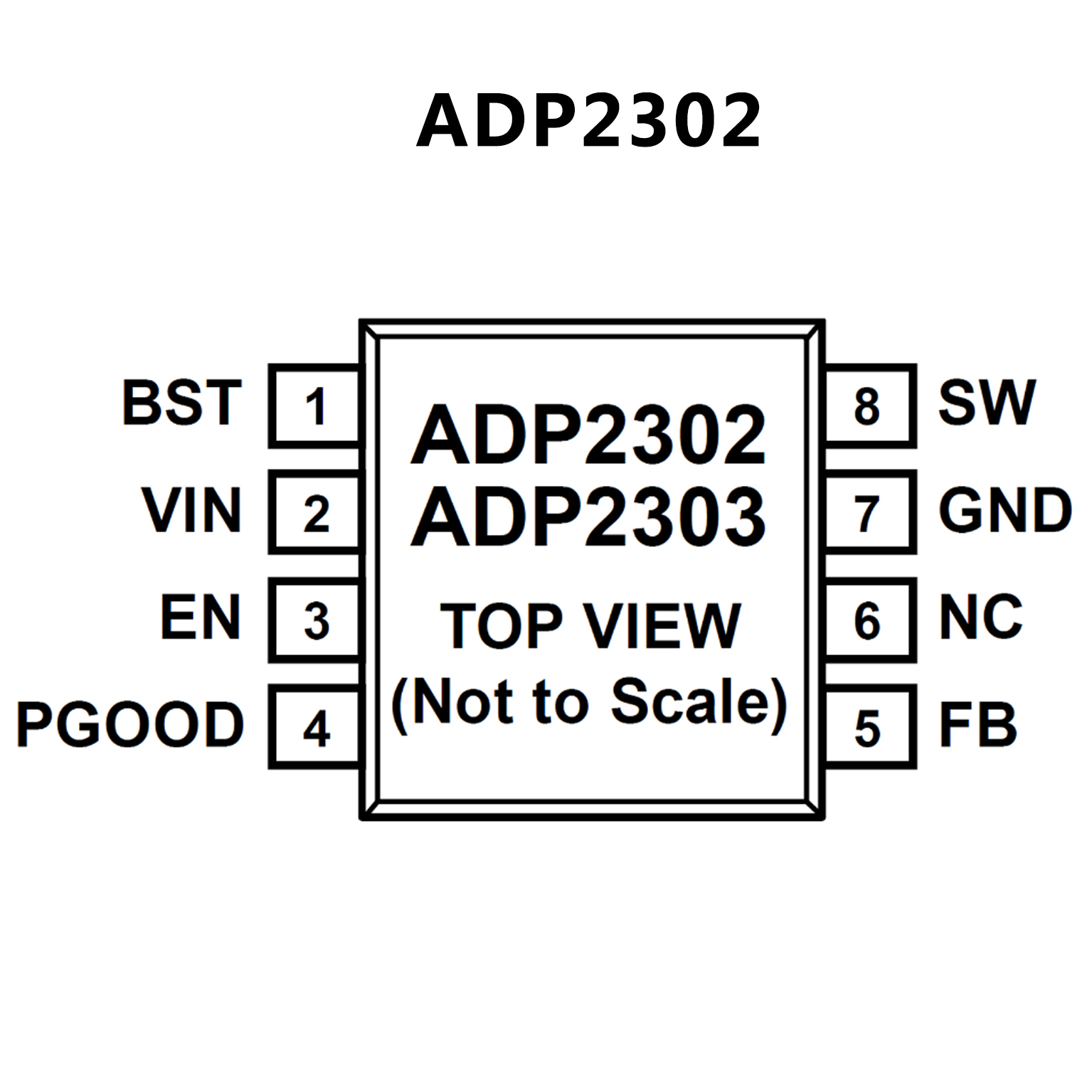

PIN CONFIGUTION
