5.5V-65V Wide Input Voltage Range Synchronous Buck Controller, SCT82630 Replace LM5145.
SCT82630
SCT82630.pdf
SCT82630.pdfFEATURES
? Synchronous DCDC Buck Controller
5.5V-65V Wide Input Range
0.8V-65V Adjustable Output Voltage
0.8V±1% Reference Voltage
40ns Minimum tON for low duty ratio
150ns Minimum tOFF for high duty ratio
? 100 KHz to 1.2 MHz Switching Frequency
Clock Synchronization In/Out capability
Selectable Diode Emulation or FPWM
Frequency Spread Spectrum Modulation
? 7.5-V Gate Drivers
2.3-A Source and 3.5-A Sink Current
Low-side Soft Start for prebiased Start-up
? Fast Line and Load Transient Response
Voltage-mode control with line feedforward
High Gain Bandwidth Error Amplifier
? Protection Features for Robustness
Adjustable Soft Start time
Hiccup-mode Overcurrent Protection
Input UVLO with hysteresis
VCC and Gate-drive UVLO Protection
Precision Enable Input Threshold
Open-drain Power Good Indicator
Over Temperature Shutdown Protection
? External VCC Input for Bypassing Internal LDO
? Available in QFN-20L 3.5mmx4.5mm Package

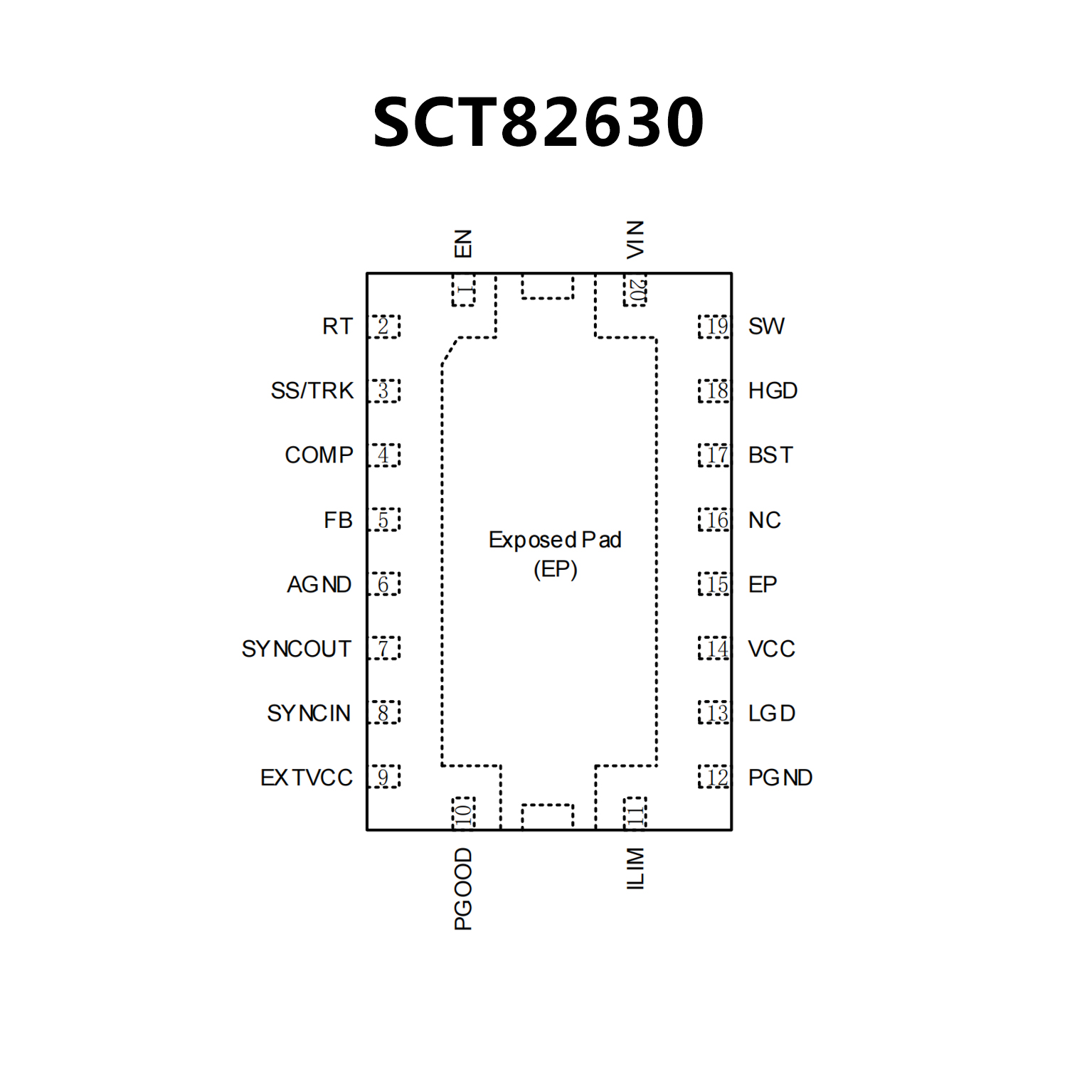

PIN CONFIGUTION
優勢替代
FEATURES
? 多功能同步降壓直流/直流控制器
– 6V 至 75V 的寬輸入電壓范圍
– 具有 ±1% 反饋精度的 0.8V 基準
– 可調輸出電壓范圍為 0.8V 至 60V
– 40ns tON(min)，可實現高 VIN/VOUT 比
– 140ns tOFF(min)，可實現低壓降
– 針對 CISPR 32 要求進行了優化
? 開關頻率范圍為 100kHz 至 1MHz
– 同步輸入和同步輸出功能
– 可選二極管仿真或 FPWM
? 適用于標準 VTH MOSFET 的 7.5V 柵極驅動器
– 14ns 自適應死區時間控制
– 2.3A 拉電流和 3.5A 灌電流能力
– 低側軟啟動可實現預偏置啟動
? 快速線路和負載瞬態響應
– 具有線路前饋的電壓模式控制
– 高增益帶寬誤差放大器
? 固有保護特性，可實現穩健的設計
– 可調節輸出電壓軟啟動
– 斷續模式過流保護
– 具有遲滯功能的輸入 UVLO
– VCC 和柵極驅動 UVLO 保護
– 精密使能輸入和漏極開路 PGOOD 指示器（用
于排序和控制）
– 具有遲滯功能的熱關斷保護
? 具有可濕性側面的 20 引腳 VQFN 封裝

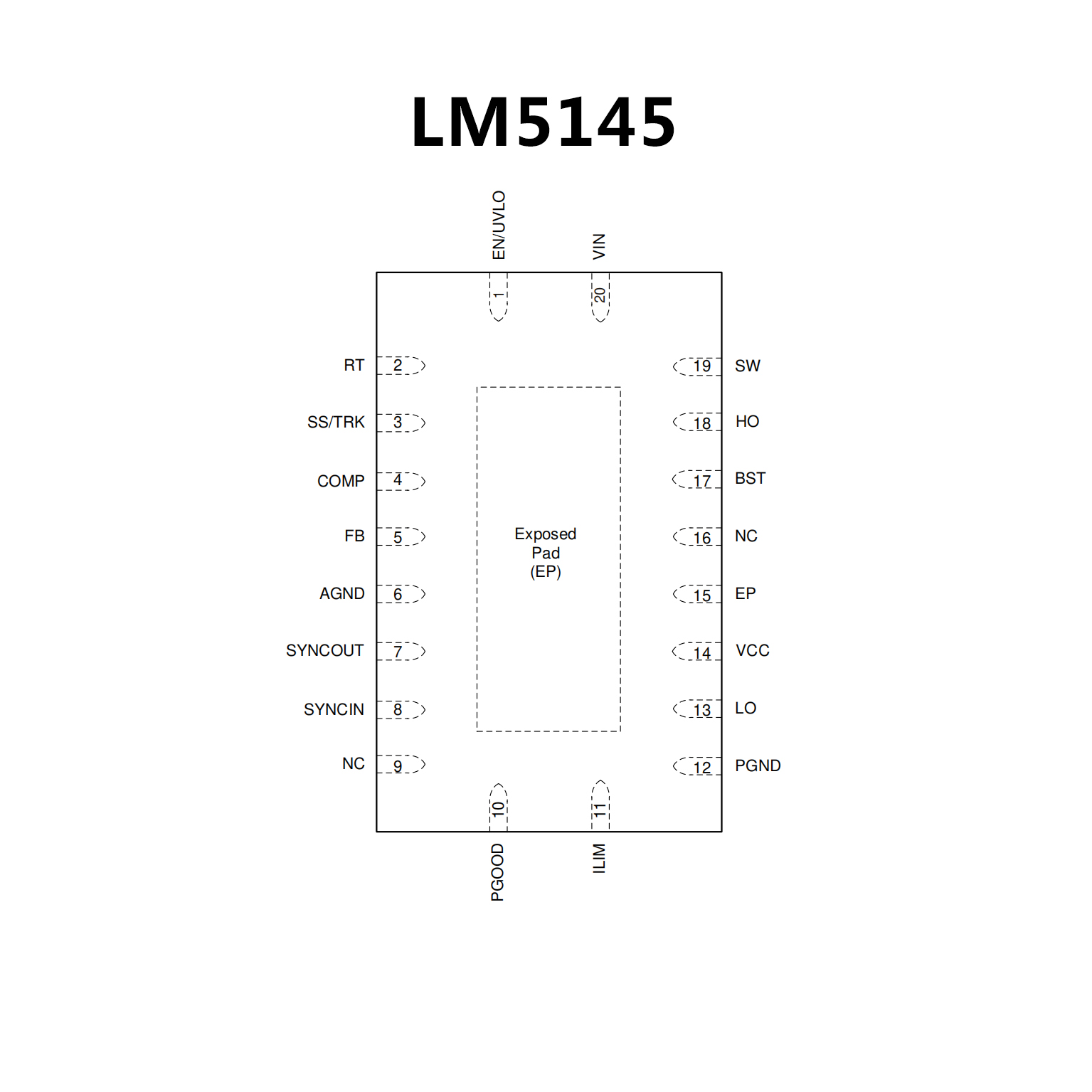

PIN CONFIGUTION
