300mA, 2.4uA IQ, Low Dropout Regulator with PG Feature, SCT71403F Replace TPS7B82.
FEATURES

? Wide Input Range: 3V-40V

? With up to 45V Transient Input Voltage

? Maximum Output Current : 300mA

? Output Voltage:

? 3.3V and 5V (Fixed Output)

? 1.2V, 1.8V, 2.5V, 3V, 4.2V and 4.5V

  (Need contact SCT sales)

? Output Voltage Accuracy:

? T=25℃ : ±1%

? T= -40℃~ 125℃ : ±2%

? Low Quiescent Current : 2.4uA

? Low Dropout Voltage :

? 230mV at 100mA load current

? 470mV at 200mA load current

? Support Output Capacitors Range:

? 3.3uF~220uF

? Low-ESR : 0.001Ω~ 5 Ω

? 550us Internal Soft-start Time

? Integrated Short-Circuit Protection with OCFB

  (Over Current Fold-back) Feature

? Precision Enable Threshold for Programmable

  Input Voltage Under-Voltage Lock Out Protection

  (UVLO) Threshold and Hysteresis

? Power-Good Feature is available

? Over-Temperature Protection

? Available Package:

  TSOT23-5 / TDFN2x2-6 / eMSOP3x3-8

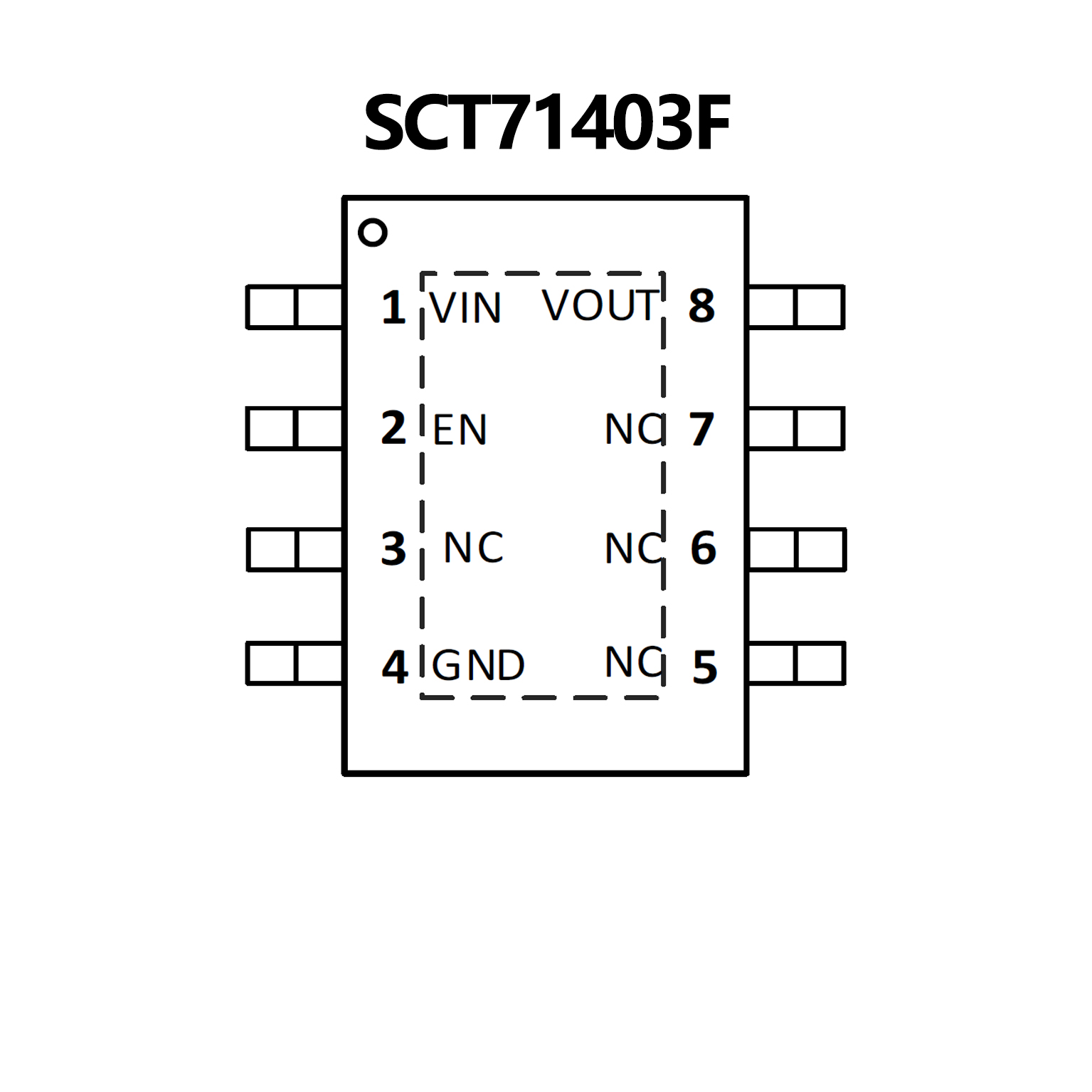

PIN CONFIGUTION
優勢替代
TPS7B82 TPS7B82.pdf

No.13281

FEATURES

? AEC-Q100 qualified for automotive applications:

   Temperature grade 1: –40°C ≤ TA ≤ 125°C

   Temperature grade 0: –40°C ≤ TA ≤ 150°C

? Extended junction temperature range:

   Grade 1: –40°C ≤ TJ ≤ 150°C

   Grade 0: –40°C ≤ TJ ≤ 165°C

? Low quiescent current IQ:

   300-nA shutdown IQ

   2.7 μA typical at light loads

   5 μA maximum at light loads

? 3-V to 40-V wide VIN input voltage range with up to

  45-V transient

? Maximum output current: 300 mA

? 2% output-voltage accuracy

? Maximum dropout voltage: 700 mV at 200-mA load

  current for fixed 5-V output version

? Stable with low-ESR (0.001-Ω to 5-Ω) ceramic

  output-stability capacitor (1 μF to 200 μF)

? Fixed 2.5-V, 3.3-V, and 5-V output voltage

? Packages:

   8-pin HVSSOP, RθJA = 63.9°C/W

   6-pin WSON, RθJA = 72.8°C/W

   5-pin TO-252, RθJA = 31.1°C/W

   14-pin HTSSOP, RθJA = 52.0°C/W

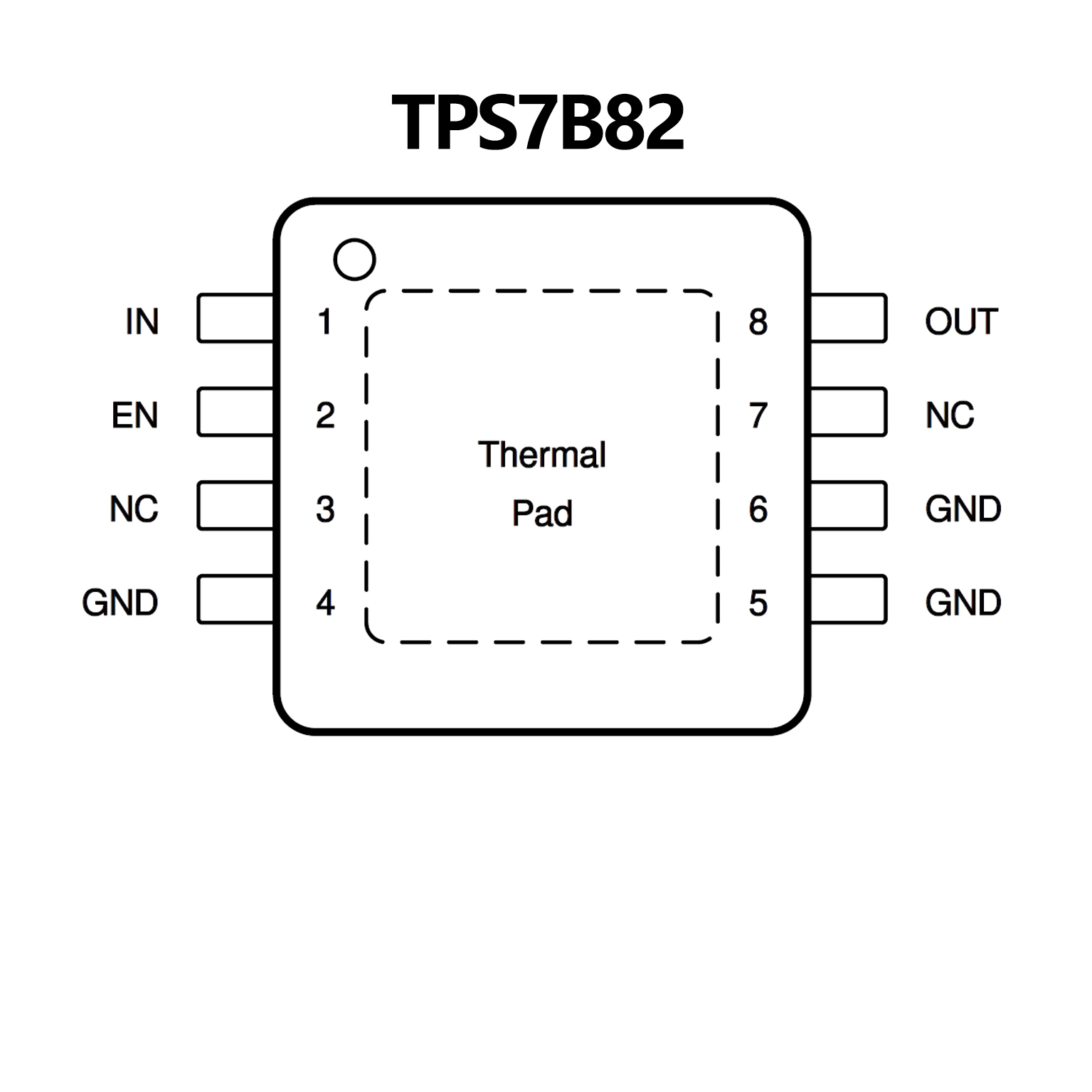

PIN CONFIGUTION
