120V Supply, 4A Peak, High Frequency High Side and Low Side Gate Driver, Replace ISL89400.
FEATURES

? Wide supply rail from 8V-24V

? Drives Both High-side and Low-side N-Channel MOSFET

? 4A Peak Output Source and Sink Current

? Bootstrap Supply Voltage Range up to 120V

? Integrated Bootstrap Diode

? TTL Compatible Input, -10V Input Capability

? Quiescent Current 252uA

? 45ns Propagation Delay Times

? 2ns Delay Matching

? 7ns Rise and 4.5ns Fall Time with 1000pF Load

? 15ns Input Deglitching Time

? 40ns Minimum Pulse Width

? Supply Rail Under-Voltage Lockout (UVLO)

? Operation from -40°C~150oC

? Available in SOP-8L, ESOP-8L, DFN-9L 3mm x 3mm,

  DFN-10L 3mm x 3mm and DFN-8L 4mm x 4mm Package

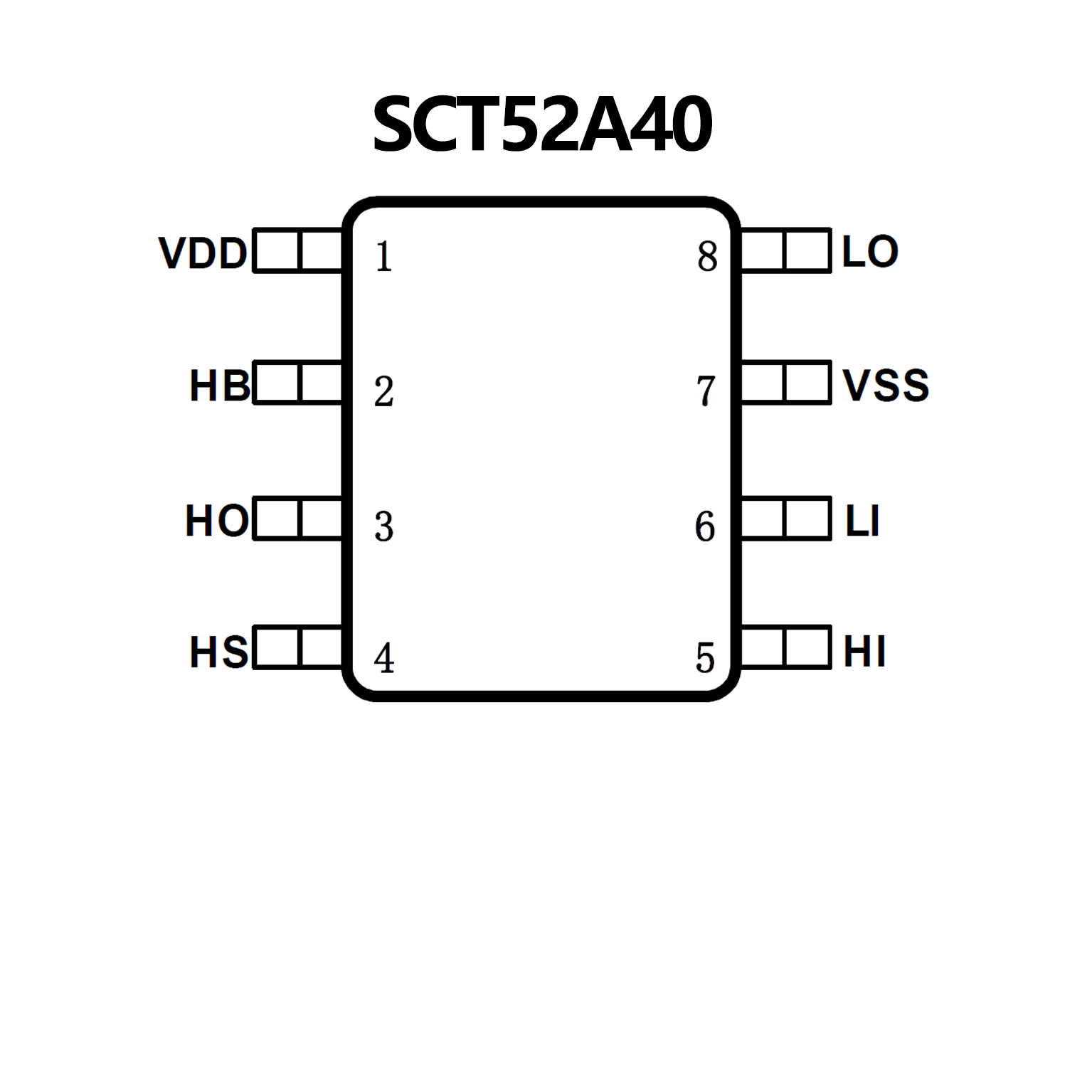

PIN CONFIGUTION
優(yōu)勢(shì)替代
ISL89400 ISL89400.pdf

No.13221

FEATURES

? Drives N-channel MOSFET half-bridge

? Space saving DFN package

? DFN package compliant with 100V conductor spacing

  guidelines per IPC-2221

? Pb-free (RoHS compliant)

? Bootstrap supply maximum voltage to 114VDC

? On-chip 1Ω bootstrap diode

? Fast propagation times for multi-MHz circuits

? Drives 1nF load with typical rise/fall times of 16ns

? CMOS compatible input thresholds (ISL89400)

? 3.3V/TTL compatible input thresholds (ISL89401)

? Independent inputs provide flexibility

? No start-up problems

? Outputs unaffected by supply glitches, HS ringing below

  ground or HS slewing at high dV/dt

? Low power consumption

? Wide supply voltage range (9V to 14V)

? Supply undervoltage protection

? 4.0Ω typical output pull-up/pull-down resistance

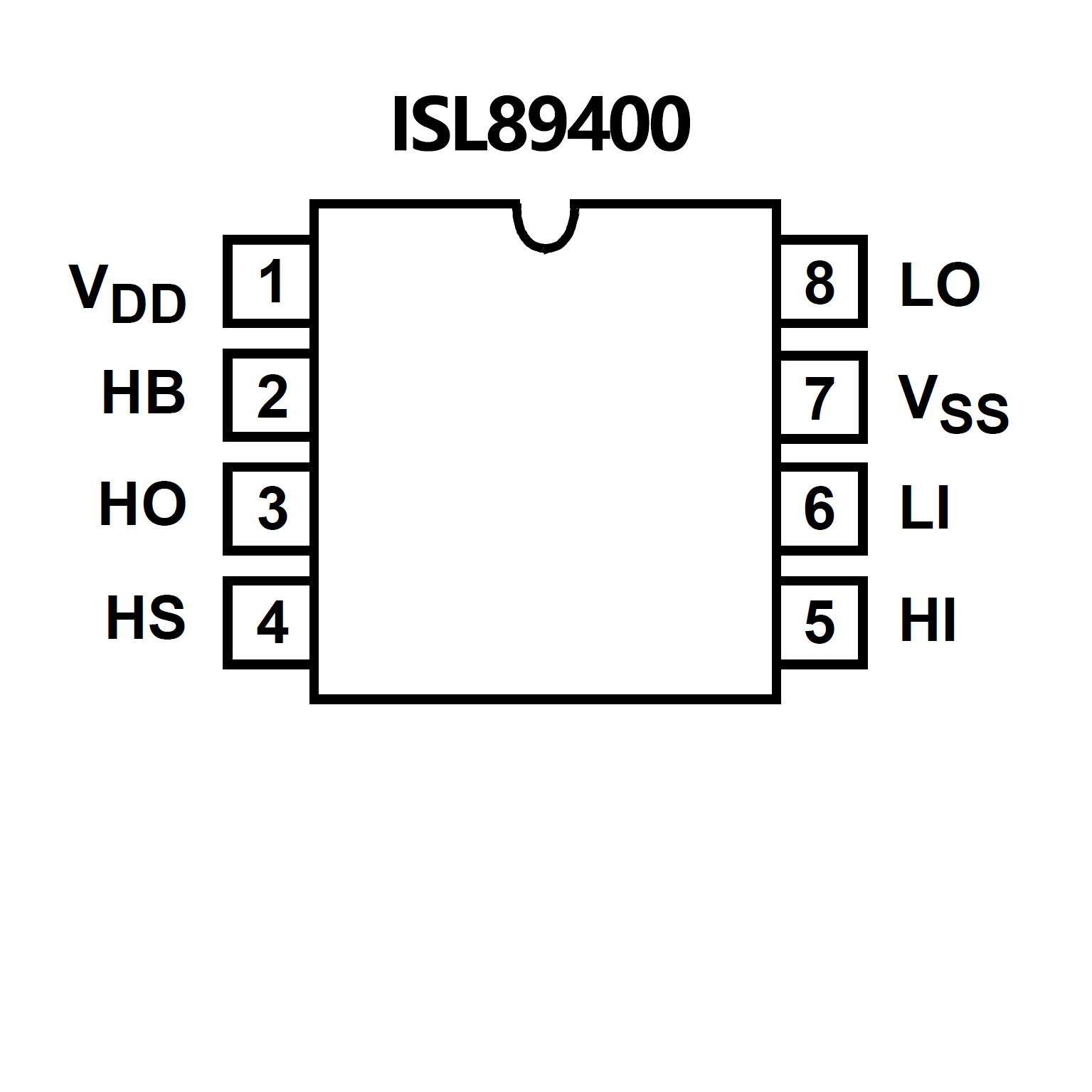

PIN CONFIGUTION
