120V Supply, 4A Peak, High Frequency High Side and Low Side Gate Driver, Replace HIP2101.
FEATURES

? Wide supply rail from 8V-24V

? Drives Both High-side and Low-side N-Channel MOSFET

? 4A Peak Output Source and Sink Current

? Bootstrap Supply Voltage Range up to 120V

? Integrated Bootstrap Diode

? TTL Compatible Input, -10V Input Capability

? Quiescent Current 252uA

? 45ns Propagation Delay Times

? 2ns Delay Matching

? 7ns Rise and 4.5ns Fall Time with 1000pF Load

? 15ns Input Deglitching Time

? 40ns Minimum Pulse Width

? Supply Rail Under-Voltage Lockout (UVLO)

? Operation from -40°C~150oC

? Available in SOP-8L, ESOP-8L, DFN-9L 3mm x 3mm,

  DFN-10L 3mm x 3mm and DFN-8L 4mm x 4mm Package








PIN CONFIGUTION
優勢替代
HIP2101 HIP2101.pdf

No.13223

FEATURES

? Drives N-Channel MOSFET Half Bridge

? SOIC, EPSOIC, QFN and DFN Package Options

? SOIC, EPSOIC and DFN Packages Compliant with 100V

  Conductor Spacing Guidelines of IPC-2221

? Pb-free Product Available (RoHS Compliant)

? Bootstrap Supply Max Voltage to 114VDC

? On-Chip 1Ω Bootstrap Diode

? Fast Propagation Times for Multi-MHz Circuits

? Drives 1000pF Load with Rise and Fall Times Typ. 10ns

? TTL/CMOS Input Thresholds Increase Flexibility

? Independent Inputs for Non-Half Bridge Topologies

? No Start-Up Problems

? Outputs Unaffected by Supply Glitches, HS Ringing Below

  Ground, or HS Slewing at High dv/dt

? Low Power Consumption

? Wide Supply Range

? Supply Undervoltage Protection

? 3Ω Output Driver Resistance

? QFN/DFN Package:

  Compliant to JEDEC PUB95 MO-220

  QFN - Quad Flat No Leads - Package Outline

  Near Chip Scale Package footprint, which improves

  PCB efficiency and has a thinner profile

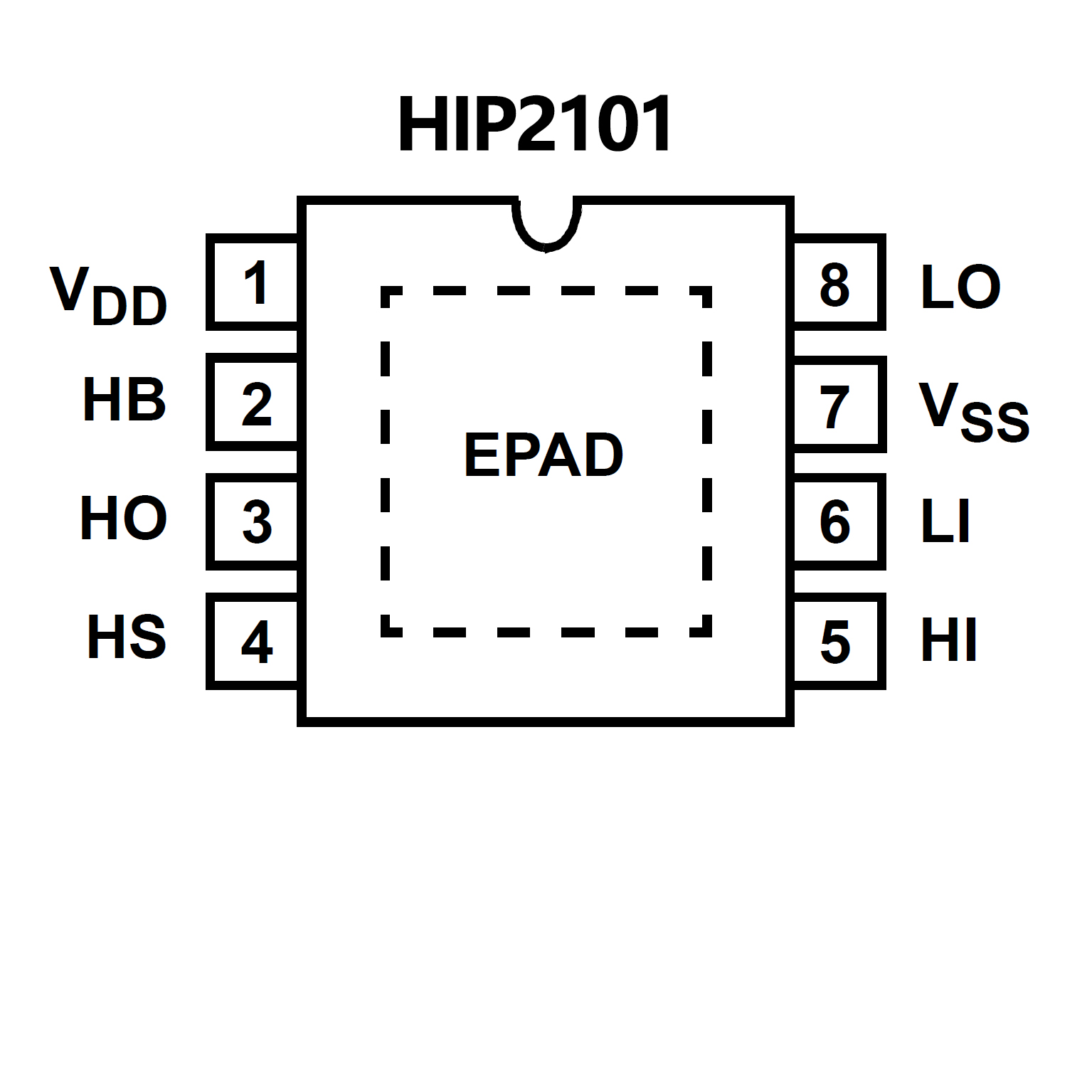

PIN CONFIGUTION
