ISO774x EMC 性能優異的增強型高速四通道數字隔離器, BLD7741 Replace ISO7741.
BLD7741.pdf優勢替代
FEATURES
? 100Mbps 數據傳輸速率
? 穩健可靠的隔離柵：
1500VRMS 工作電壓下，可實現 100 年以上的預期使用壽命
高達 5000VRMS 隔離額定值
高達 12.8kV 的浪涌能力
±100kV/μs 典型 CMTI
? 寬電源電壓范圍：2.25V 至 5.5V
? 2.25V 至 5.5V 電平轉換
? 默認輸出高電平 (ISO774x) 和低電平 (ISO774xF)選項
? 寬溫度范圍：-55°C 至 +125°C
? 低功耗，1Mbps 時每通道的電流典型值為 1.5mA
? 低傳播延遲：典型值為 10.7ns
（由 5V 電源供電）
? 優異的電磁兼容性 (EMC)
系統級 ESD、EFT 和浪涌抗擾性
±8kV IEC 61000-4-2 跨隔離柵接觸放電保護
低輻射
? Wide-SOIC (DW-16) 和 QSOP (DBQ-16) 封裝選
項
? 可用的汽車版本：ISO774x-Q1ISO774x-Q1”
? 安全相關認證：
DIN V VDE V 0884-11:2017-01
UL 1577 組件認證計劃
CSA 組件驗收通知 5A、IEC 60950-1 和 IEC60601-1 終端設備標準
符合 GB4943.1-2011 的 CQC 認證
符合 EN 60950-1 和 EN 61010-1 標準的 TUV認證
所有認證均已完成

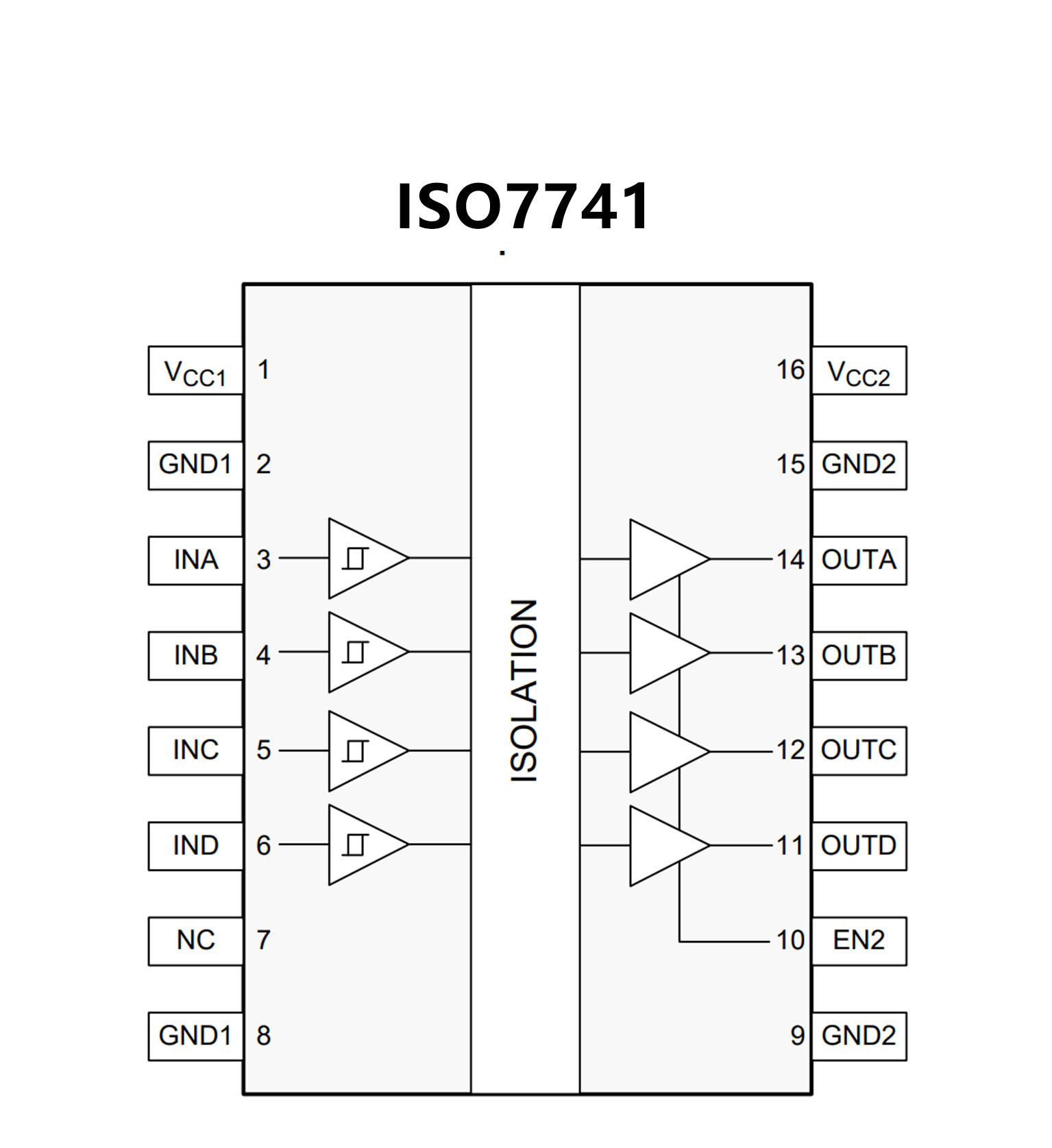

PIN CONFIGUTION
